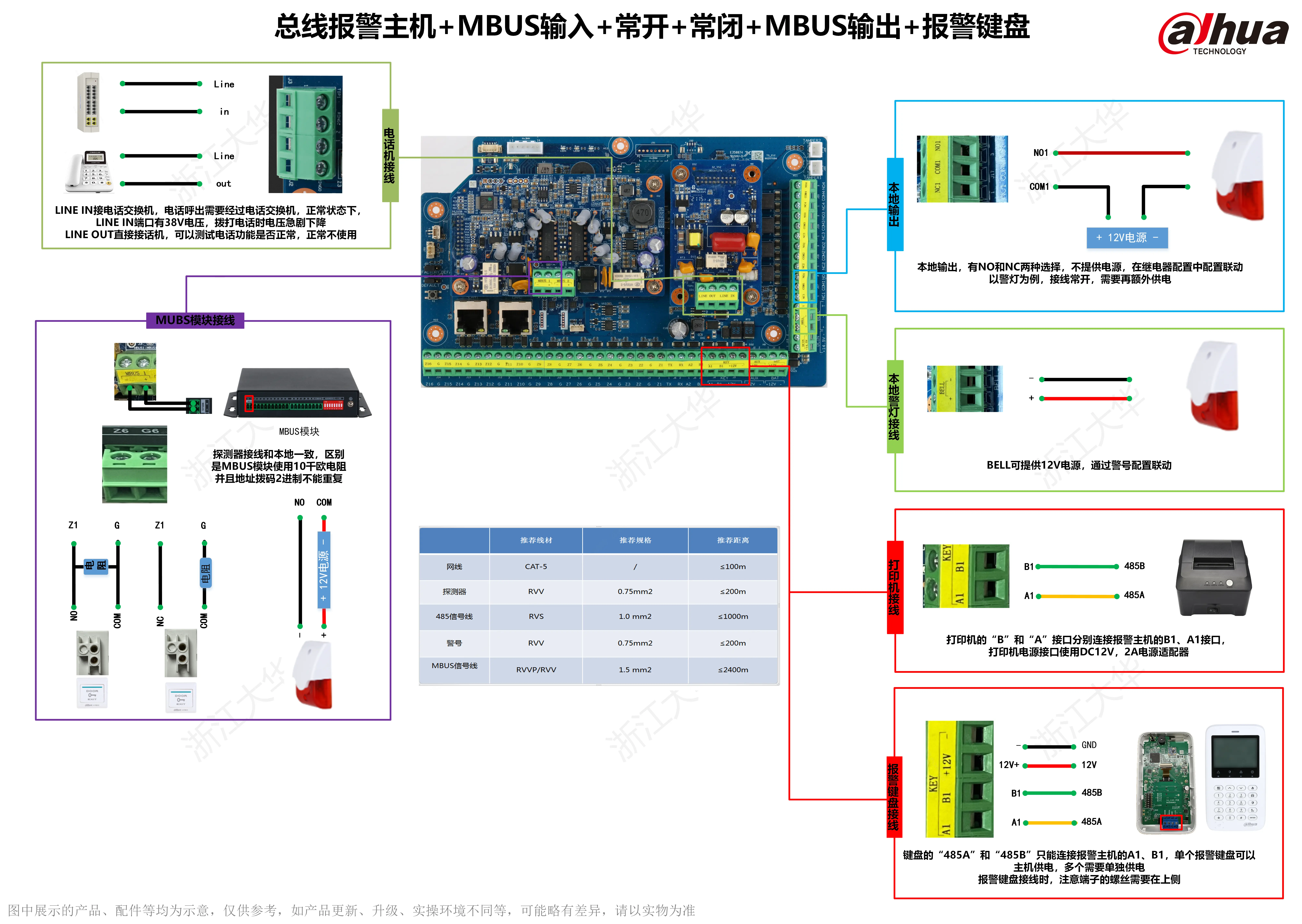

大华报警主机接线图 - 总线报警主机+MBUS模块+报警键盘
设备概述
大华（Dahua Technology）总线报警主机，支持 MBUS 输入/输出，常开/常闭探测器接口，报警键盘联动。
接口说明
电话线接口（LINE IN / LINE OUT）
- LINE IN：接电话交换机。电话呼出需经过电话交换机。正常状态下 LINE IN 端口有 38V 电压，拨打电话时电压急剧下降
- LINE OUT：直接接话机，可用于测试电话功能是否正常。正常使用时不用接
本地输出（继电器接口）
- 有 NO（常开）和 NC（常闭）两种选择，不提供电源
- 在继电器配置中配置联动动作
- 以警灯为例：接线选常开，需要再额外供电
MBUS模块
- 探测器接线和本地一致
- MBUS 模块使用 10千欧电阻
- 地址拨码采用二进制，不能重复
- BELL 可提供 12V 电源，通过警号配置联动
线缆规格要求
| 线缆类型 | 规格 | 最大距离 |
|---|---|---|
| 网线 | CAT-5 | <100m |
| 探测器线 | RVV 0.75mm² | <200m |
| 485信号线 | RVS 1.0mm² | <1000m |
| 警号线 | RVV 0.75mm² | <200m |
| MBUS信号线 | RVVP/RVV 1.5mm² | <2400m |
外设接线说明
打印机
- 打印机的 "B" 和 "A" 接口分别连接报警主机的 B1、A1 接口
- 打印机电源接口使用 DC12V，2A 电源适配器
报警键盘
- 键盘的 "485A" 和 "485B" 只能连接报警主机的 A1、B1
- 单个报警键盘可以由主机供电，多个键盘需要单独供电
- 报警键盘接线时，注意端子的螺丝需要在上侧
注意事项
- 图中展示的产品、配件等均为示意，仅供参考
- 如产品更新、升级、实操环境不同等，可能略有差异，请以实物为准
