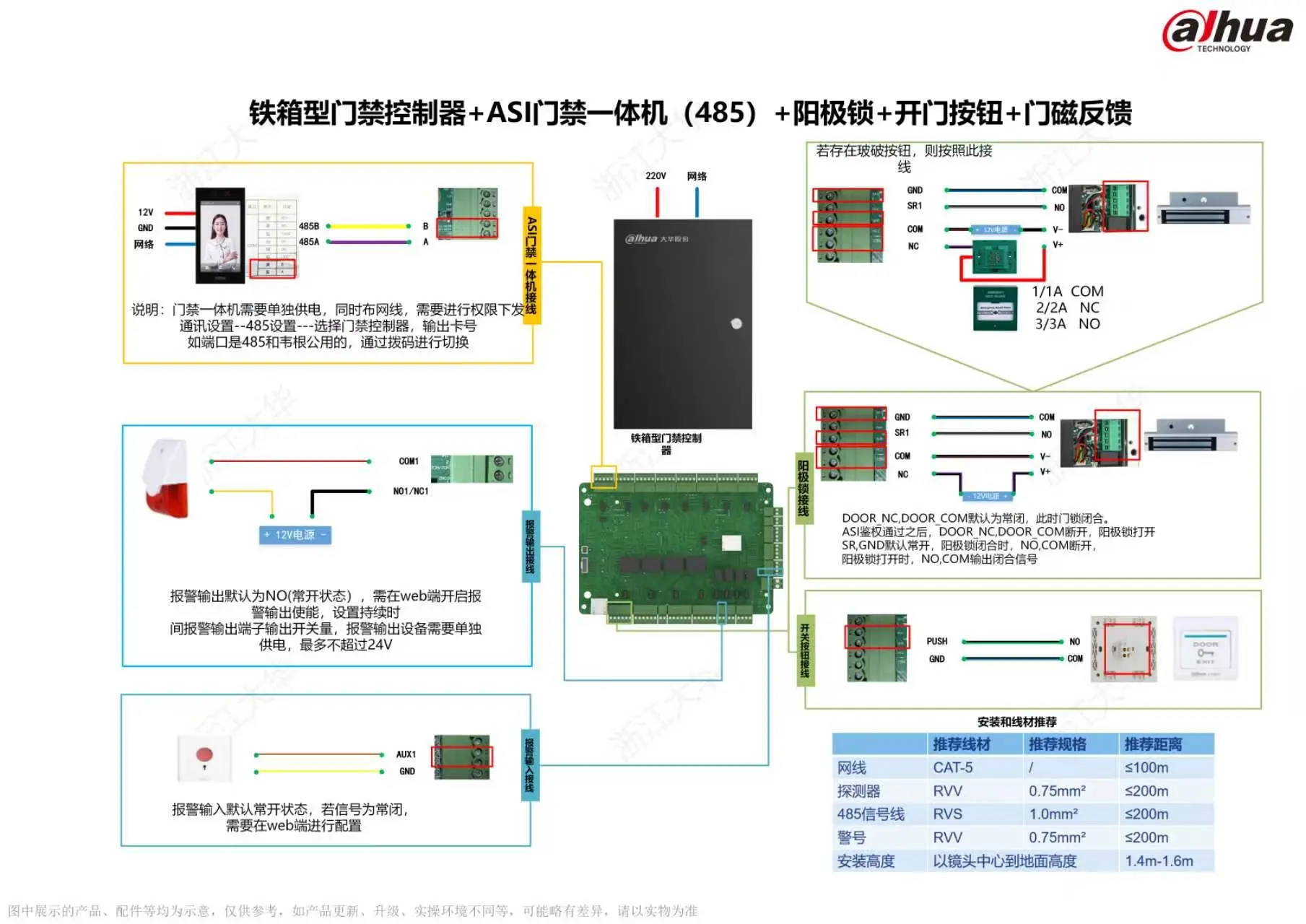

大华门禁接线图 - 铁箱型门禁控制器 + ASI 门禁一体机
来源: 设备接线示意图（Dahua/大华）
系统组成: 铁箱型门禁控制器 + ASI 门禁一体机 (RS-485) + 阳极锁 + 开门按钮 + 门磁反馈
一、系统架构
220V AC ─→ 门禁控制器 ─→ ASI 门禁一体机 (RS-485)
├── 阳极锁（电锁）
├── 开门按钮
└── 门磁反馈
- 铁箱型门禁控制器: 主控箱，含电源模块和控制板
- ASI 门禁一体机: 通过 RS-485 通讯与控制器连接，进行鉴权
- 阳极锁: 电控锁，接收控制信号开锁
- 开门按钮: 室内出门按键
- 门磁反馈: 检测门开关状态
二、供电与网络
| 项目 | 说明 |
|---|---|
| 主电源 | 220V AC 输入 |
| 控制器供电 | 12V DC 输出 |
| 门禁一体机供电 | 需单独供电 |
| 网络 | 布网线 (CAT-5)，用于权限下发 |
注意: ASI 门禁一体机需要单独供电，同时布网线，需要进行权限下发
三、通讯设置
- 通讯设置 → 485 设置 → 选择门禁控制器，输出卡号
- 如端口是 485 和韦根共用 的，通过拨码进行切换
四、端子接线说明
| 端子 | 说明 |
|---|---|
| 1/1A COM | 公共端 |
| 2/2A NC | 常闭触点 |
| 3/3A NO | 常开触点 |
| DOOR_NC / DOOR_COM | 默认常闭 → 门锁闭合；ASI 鉴权通过后断开 → 阳极锁打开 |
| SR / GND | 默认常开；阳极锁闭合时 NO/COM 断开，阳极锁打开时 NO/COM 输出闭合信号 |
门锁控制逻辑
闭合状态: DOOR_NC, DOOR_COM → 闭合 → 门锁锁定
鉴权通过: ASI 鉴权 → DOOR_NC, DOOR_COM 断开 → 阳极锁打开
门磁反馈: 门关闭 → NO,COM 断开 | 门打开 → NO,COM 闭合信号
五、报警接口
报警输出
- 默认 NO（常开状态）
- 需在 Web 端开启 报警输出使能
- 可设置持续时间
- 报警输出端子输出开关量
- 报警输出设备需单独供电，最大不超过 24V
报警输入
- 默认常开状态
- 若信号为常闭，需在 Web 端 进行配置
六、安装与线材推荐
| 线材类型 | 规格要求 | 最大距离 |
|---|---|---|
| 网线 | CAT-5 (超五类) | < 100m |
| 电源线 | RVV 0.75mm² | < 200m |
| 485 信号线 | RVS 1.0mm² | < 200m |
| 探测器线 | RVV 0.75mm² | < 200m |
| 警号线 | RVV 0.75mm² | < 200m |
安装高度
以镜头中心到地面高度: 1.4m ~ 1.6m
七、注意事项
- 门禁一体机需要独立供电，不能与控制器共用电源
- 485 和韦根端口共用时，通过拨码开关切换模式
- 报警输出设备外部供电，电压不超过 24V
- 报警输入默认常开，如果探测器是常闭信号需要在 Web 端改配置
- 网线距离不超过 100m，电源线距离不超过 200m
- 若现场有破碎按钮（玻璃破碎按钮） ，需按对应接线方式连接
八、阴极锁 vs 阳极锁 包含类型对照
| 分类 | 包含的锁型 | 安装位置 | 工作原理 | 典型应用场景 |
|---|---|---|---|---|
| 阳极锁 (电插锁) | 电插锁（Electric Bolt Lock）、电磁锁（Magnetic Lock / Mag Lock）、电控锁 | 安装在门框上 | 通电开锁或断电开锁（分 Fail-Safe / Fail-Secure） | 玻璃门、金属门、防火门；本接线图中的阳极锁即为此类 |
| 阴极锁 (电锁口) | 电锁口（Electric Strike）、阴极锁（Cathode Lock）、锁扣锁 | 安装在门框锁舌位置，替换原机械锁扣板 | 通电时锁扣片旋转让位，门锁舌可自由进出；断电时锁扣片复位锁住 | 木门、已有机械锁体的门；不改动门体只换锁扣板即可 |
区分要点: 阳极锁是锁体本身（替换整个锁），阴极锁是锁扣板（配合原有机械锁体使用）。本接线图标注的"阳极锁"即电插锁/电磁锁类，需按 DOOR_NC/DOOR_COM 接线控制。
