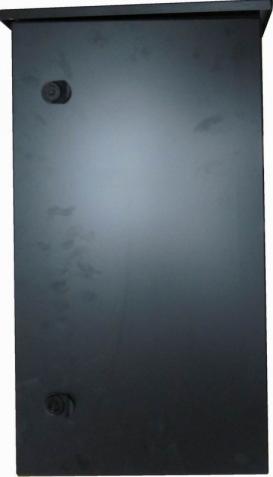

XY-12车道控制器（220VAC输出）

XY-12车道控制器（220VAC输出） 产品参数： ·规格 12路车道牌控制器（220VAC输出） ·输入电压 220±20%VAC ·输出电压 220±20%VAC ·输出切换 手动或遥控按钮，网络控制 ·输出路数 12路，单路1A，总共3Amax ·空载功率 ≤5W ·控制接口 RS232或以太网（串口服务器） ·控制模式 远程控制（海康威视可变车道控制协议20211207V1.1） 支持设置常亮、常灭、闪烁，状态查询，心跳交互。 ·遥控控制 315MHz遥控，6个按钮，作用距离≤30米，每按钮控两路（1，2，关） 按钮1：1、2路；按钮2：3、4路；按钮3：5、6路； 按钮4：7、8路；按钮5：9、10路；按钮6：11、12路； ·手动控制 面板6按钮手动控制，操作方式和遥控相同； ·工作温度 -40 ~ +85℃ ·相对湿度 ≤93% ·保存环境 050℃，4060%RH ·外壳材质 不锈钢喷塑 ·防护等级 IP53 ·外形尺寸 650mm×350mm×140mm ·重量 ≤10KG ·毛重 ≤14KG ·安装模式 抱杆安装 ·非RoHS ·接口

表格 1

| XY-12车道控制器（220VAC输出） | | XY-120BB | | |

表格 2

| 输出1 | 输出2 | 输出3 | 输出4 | 输出5 | 输出6 | 输出7 | 输出8 | 输出8 | 输出10 | 输出11 | 输出12 | 公共 | | PE | L | N |

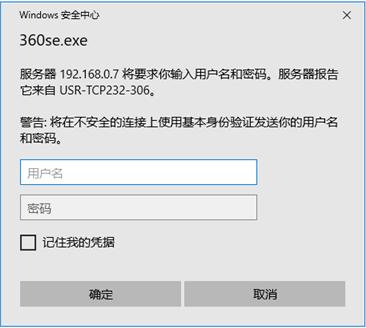

串口服务器操作方法 1.打开网页192.168.0.7 IP：192.168.0.7 管理账号、密码：admin,admin 本机IP设置：192.168.0.7 本机IP设置改成现场实际IP地址 串口配置：9600 工作方式：TCP SERVER 端口：10000 保存设置+重启 遥控器操作方法

1选择输出1、2、关； 2选择输出3、4、关； 3选择输出5、6、关； 4选择输出7、8、关； 5选择输出9、10、关； 6选择输出11、12、关； 操作：拉开天线指向控制器，1~6每按钮对应2路，如下： 按钮1：1、2路；按钮2：3、4路；按钮3：5、6路； 按钮4：7、8路；按钮5：9、10路；按钮6：11、12路； 按钮1为例，1开2关，1关2开，1关2关循环切换；其他按钮类此操作。
