几种常见的UPS不间断电源电池接线图

1、单组36v接线图(12V蓄电池)   例如： DC：36V

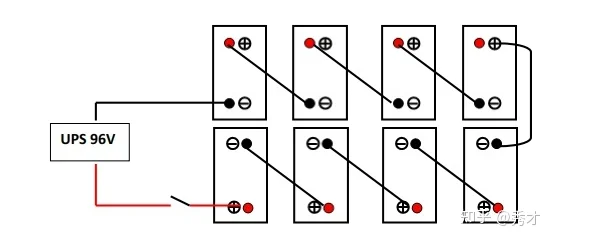

2、单组96V接线图（12V蓄电池）  例如DC：96V

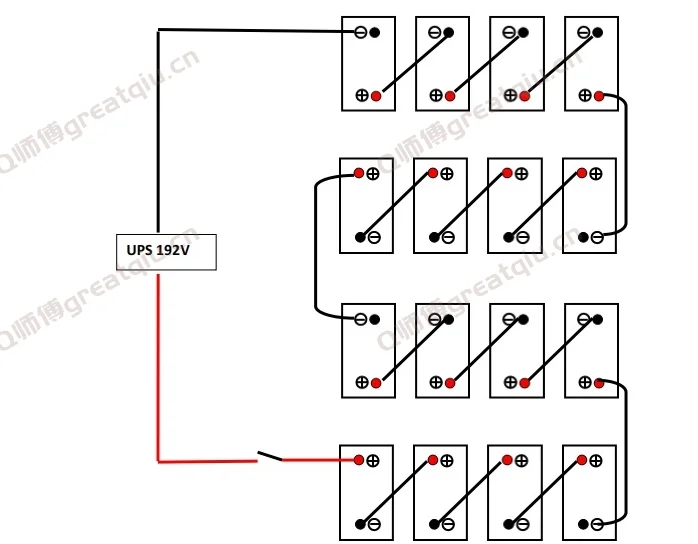

3、单组192V接线图（12V蓄电池）    例如： DC：192V

4、两组36v并联接线图(12V蓄电池)    例如： DC：36V

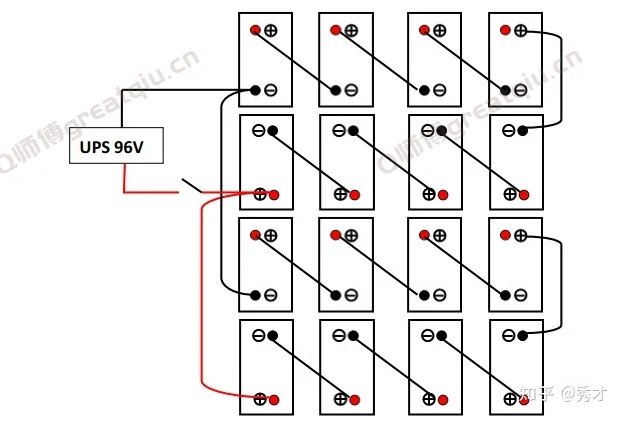

5、两组96V并联接线图（12V蓄电池）    例如： DC：96V

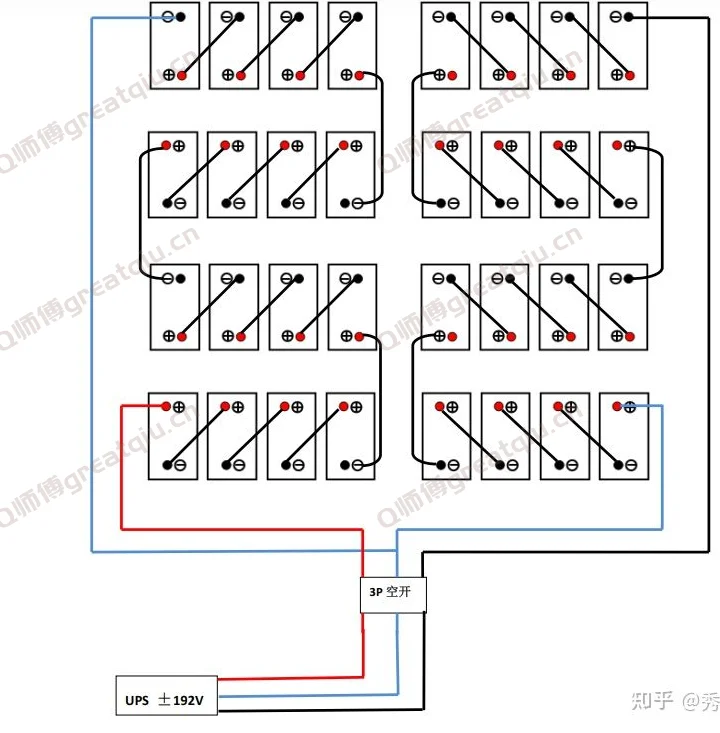

6、±192VDC接线图（12V蓄电池）   例如： DC：±192V

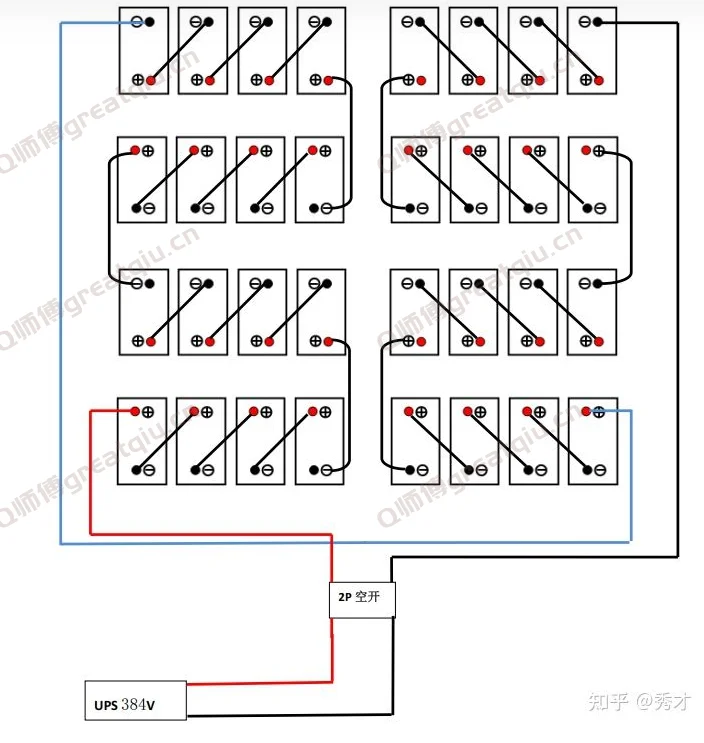

7、384VDC接线图（12V蓄电池）   例如： DC：384V
