海康威视网络红绿灯信号检测器TLD-2016-N配置调试手册

接线：

配置：

1. 使用sdap软件激活设备，配置ip

2. 设备拨码开关建议5位全拨到“OFF”，重启生效，代表配置为主动上传模式

使用调试软件连接上设备，点击“获取”确认设备配置为主动上传模式。，调试软件报点这里下载

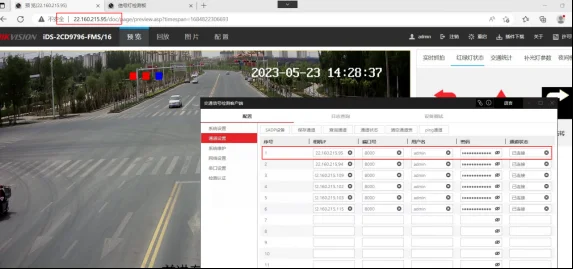

3. 配置需要推送信号的相机ip、端口，用户名、密码，完成配置后，通道状态会显示为已连接（这个状态不会自动刷新，需要手动点击“通道状态”的按钮进行刷新）

4. TL口接信号灯对应的电压信号，如左转红灯的电压信号接到TL1口，则相机web配置，“应用模式”界面“红绿灯检测”“网络模式”选择“1”；如下图。

5. TL口接信号灯对应的电压信号，如左转红灯的电压信号接到TL1口，则相机web配置，“应用模式”界面“红绿灯检测”“网络模式”选择“1”；如下图。
