🏥 智慧病房医护对讲 — 设备安装图集
文档版本: V3.2.0 | 厂商: 华诺康
说明: 仅含第 3 章设备安装图，已剔除工具图和报警模块图
一、方案概述
华诺康智慧病房医护对讲系统，基于 SIP 协议实现全病区可视对讲、紧急报警、门禁控制、信息发布一体化。
组网架构
平台服务器 (openEuler + HuaICC) → 交换机 → 各病区设备（SIP注册）
设备清单
| 位置 | 设备 | 功能 |
|---|---|---|
| 病房 | 病床分机 | 呼叫/增援/换药/护理 |
| 病房 | 病房门口机 | 接听呼叫、门灯联动、巡更 |
| 病房 | 门灯 | 按护理等级亮灯 |
| 病房 | 跌倒雷达 | 吸顶安装，跌倒检测 |
| 病房 | 双目相机 | 跌倒检测辅助 |
| 护士站 | 医护主机 | 接听呼叫、广播、托管 |
| 护士站 | 电子白板 | 智慧护士站大屏 |
| 走廊 | 病区门口机 | 门禁控制 |
| 走廊 | LCD/LED 走廊屏 | 信息展示 |
二、病床分机安装

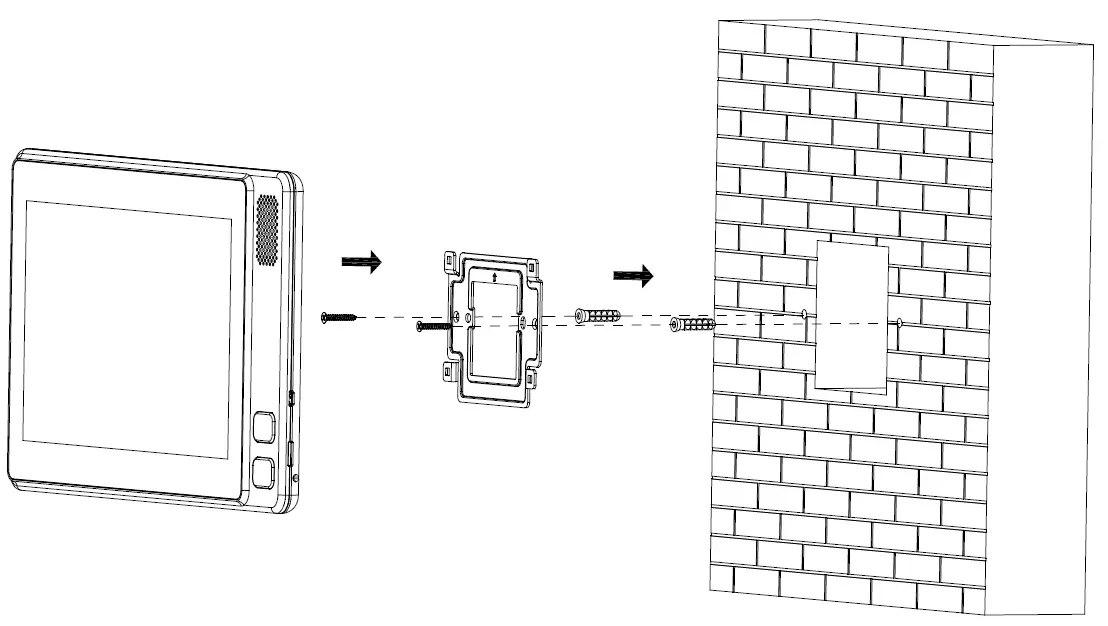

壁装
2 颗 ST4×25 自攻螺钉固定下壳体，上壳体卡入。

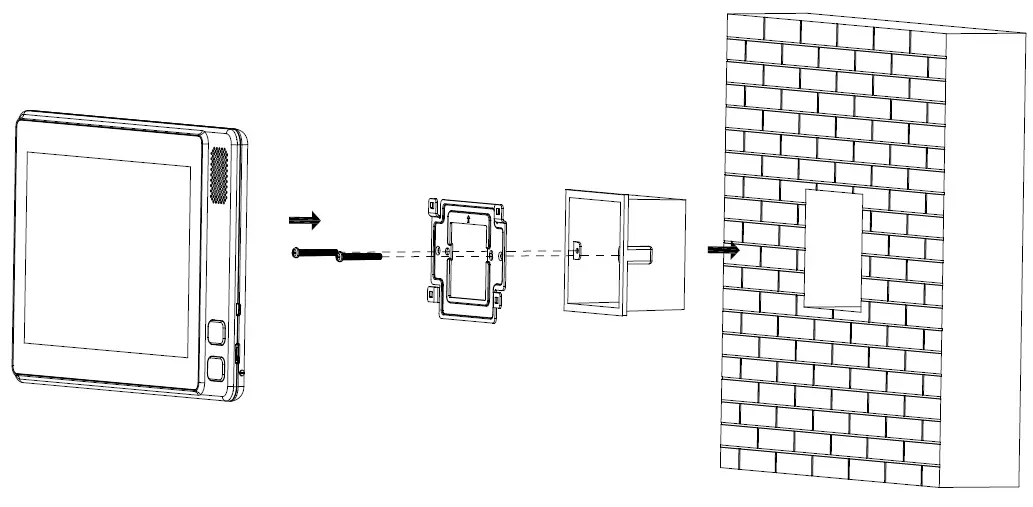

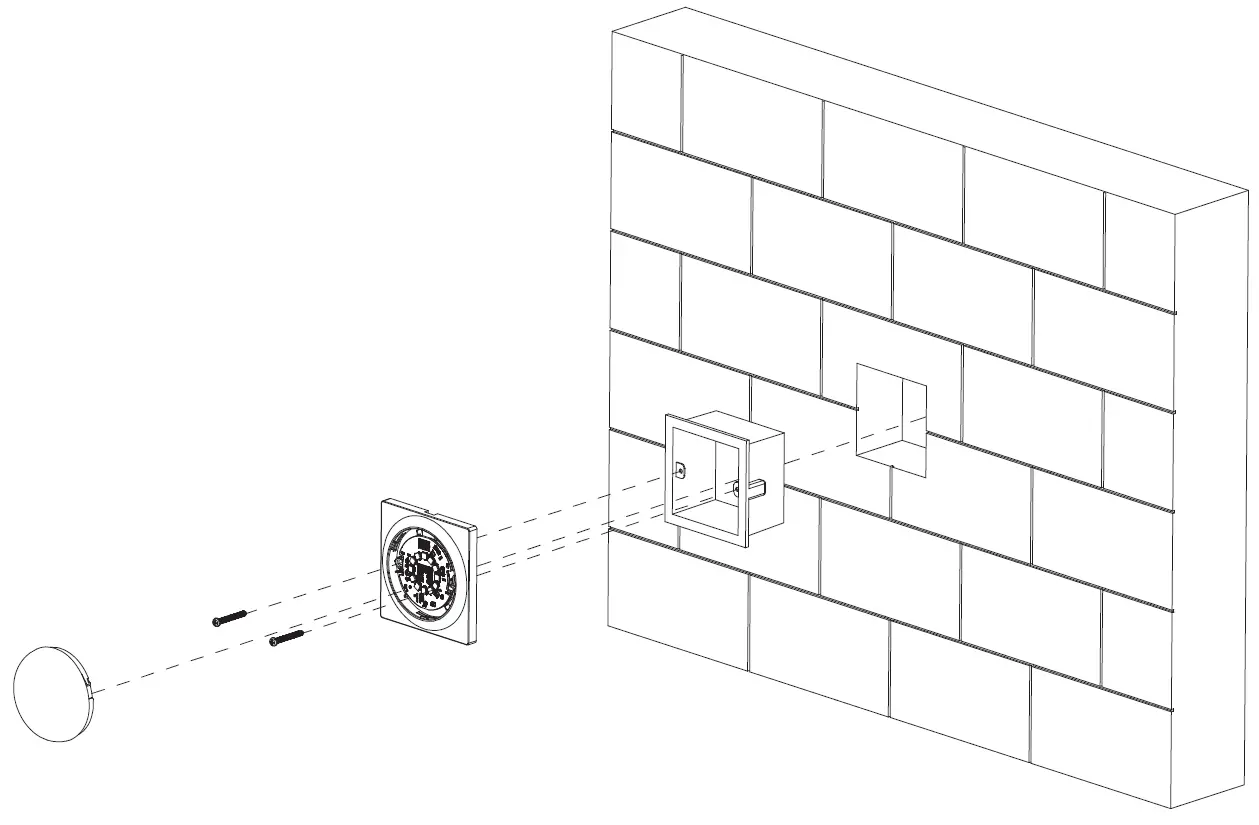

86 盒装
2 颗 M3×8 螺钉固定到 86 盒。

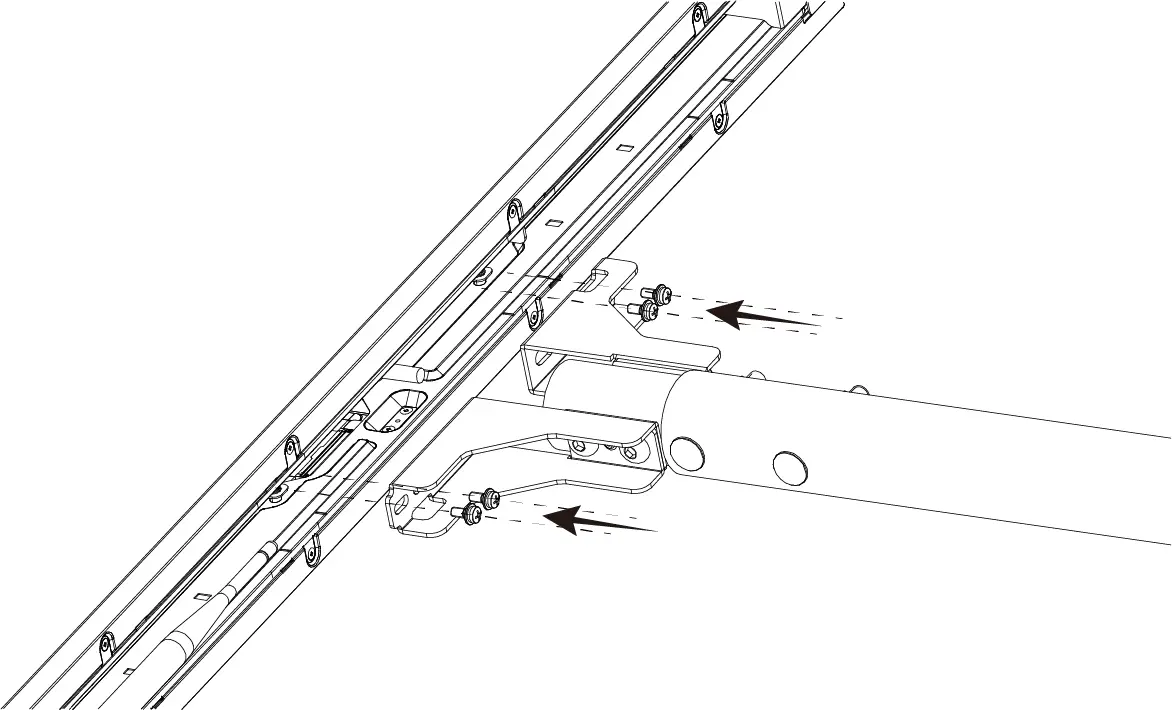

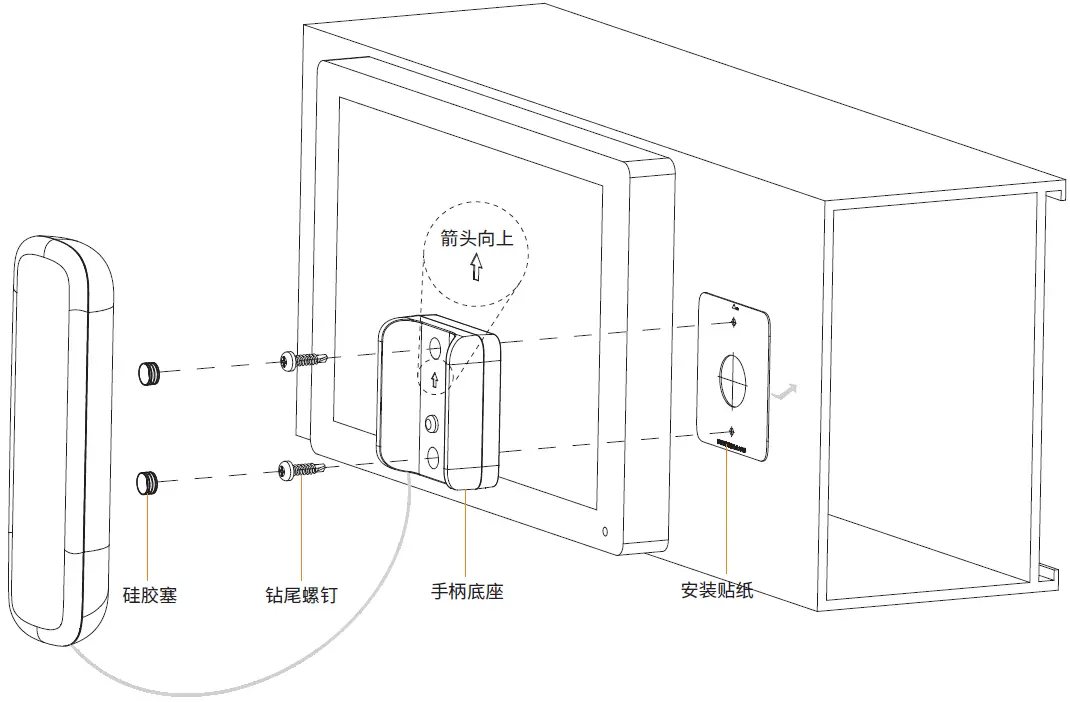

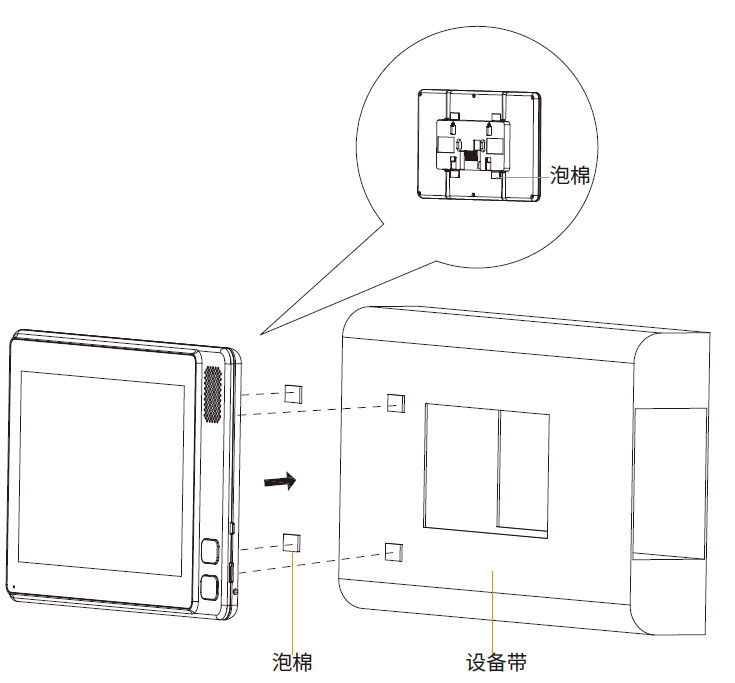

设备带安装

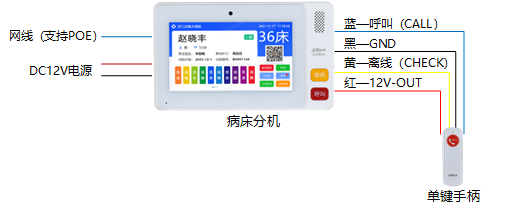

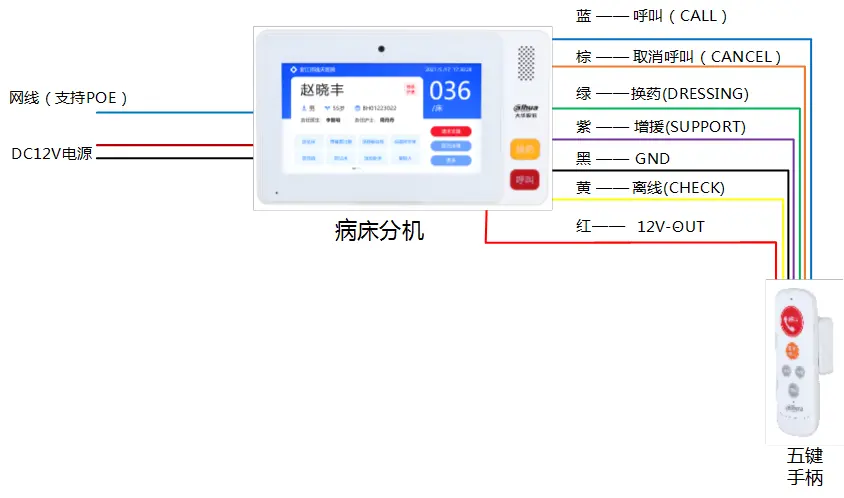

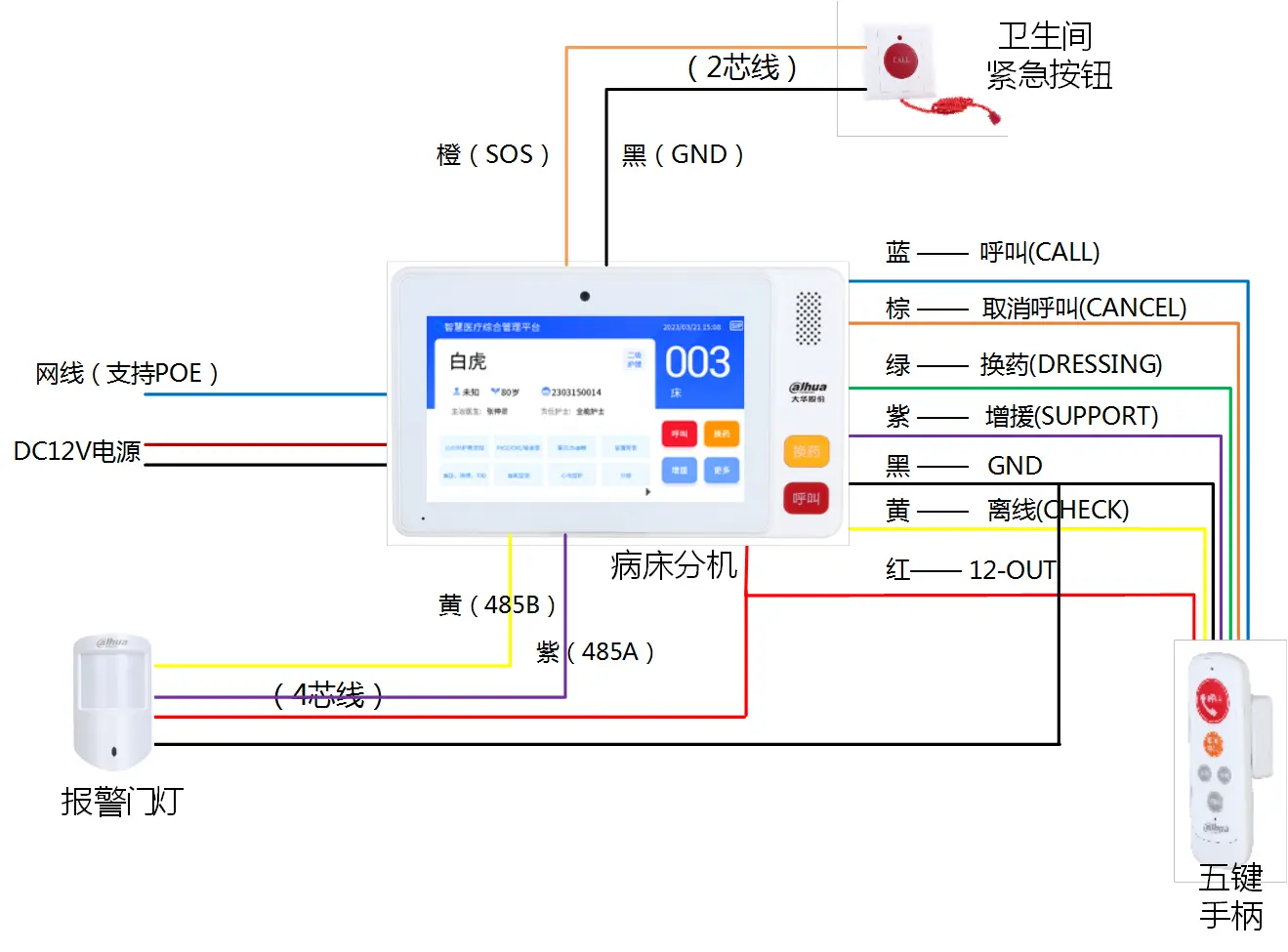

接线
手柄线 → 手柄接口 | 紧急按钮 → 报警接口 | 网线 →LAN 口

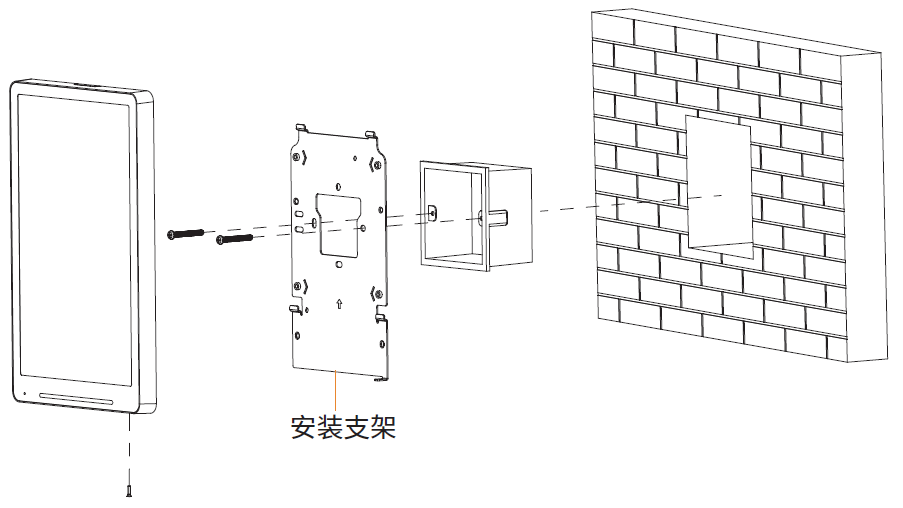

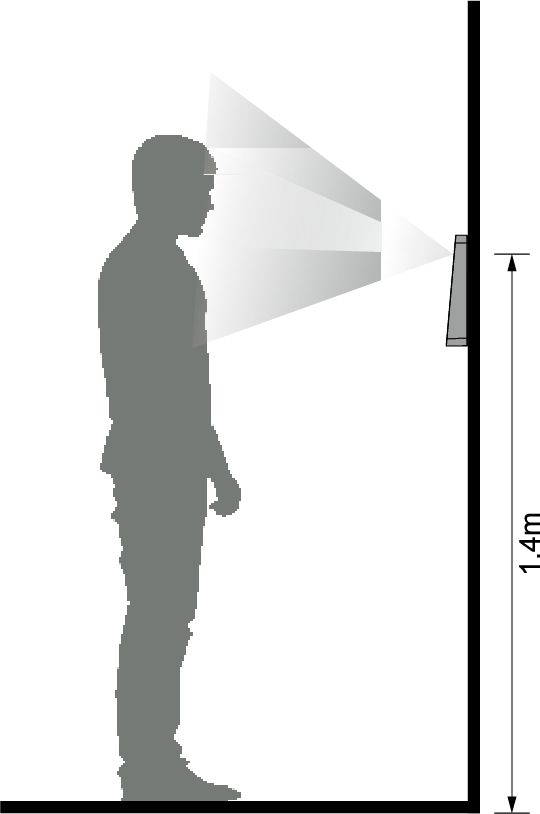

三、病房门口机安装
DH-VTO9A21YW-M / DH-VTO9A31YW-M

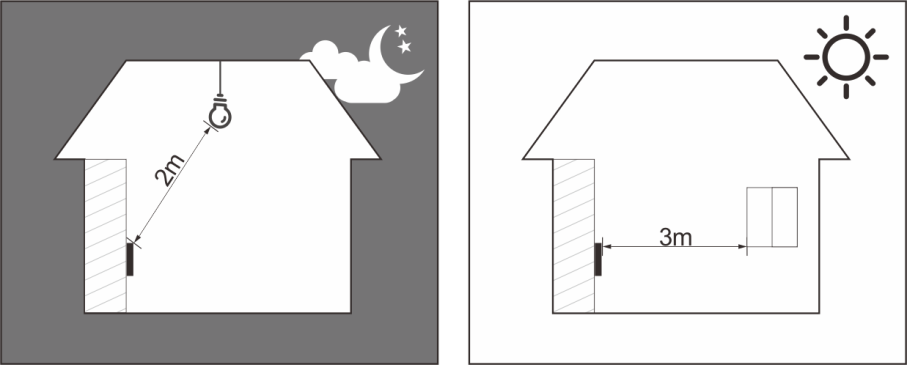

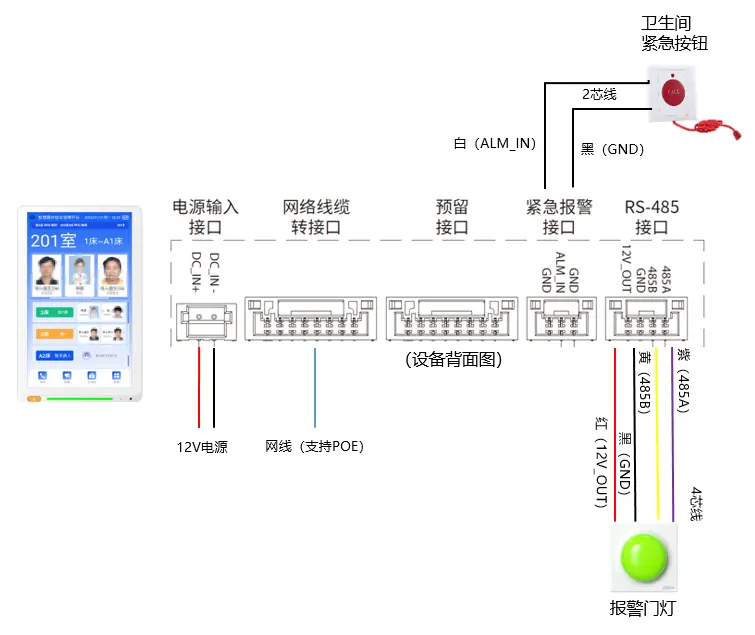

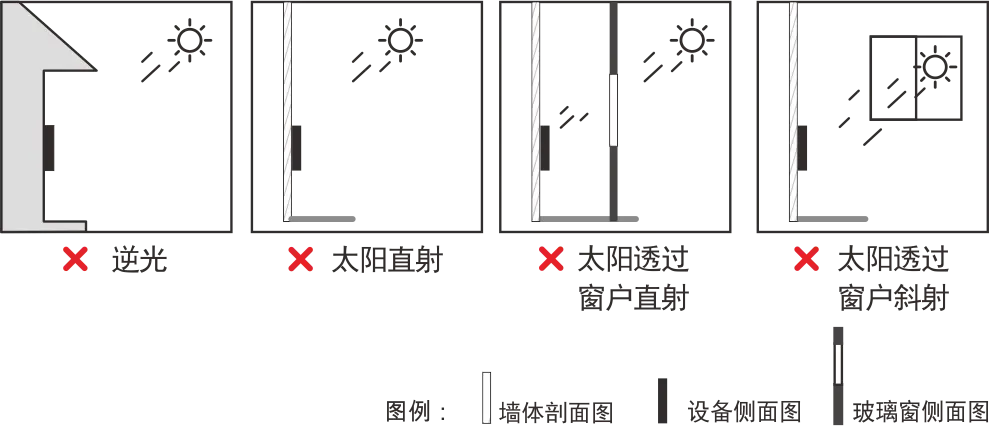

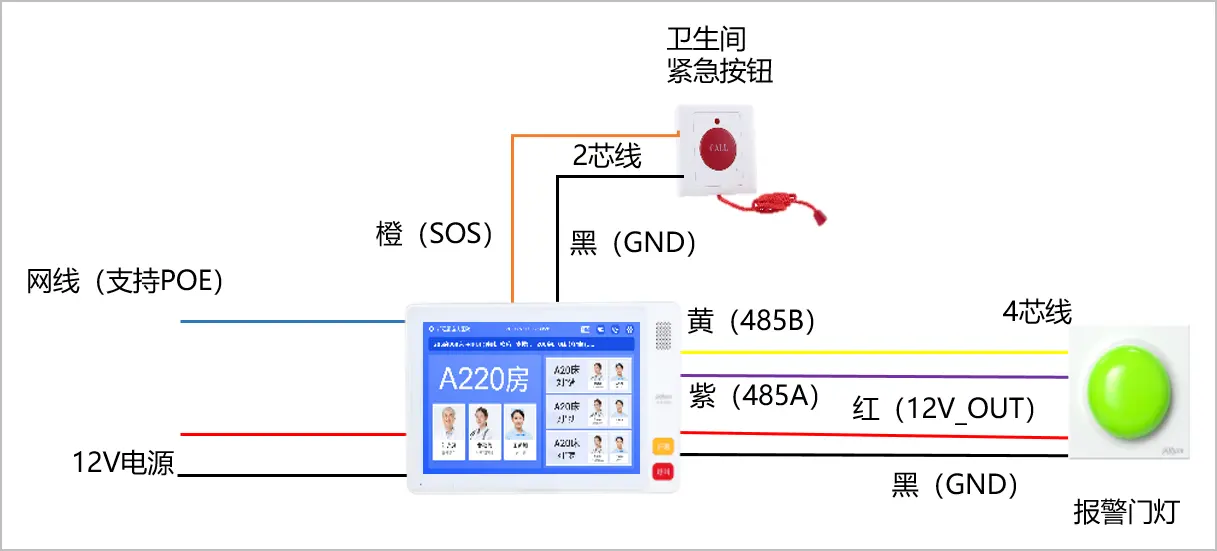

86 盒 4 颗 M3×8 螺钉固定。接线：网口/电源/门灯/开门按钮/电磁锁。
DH-VTO7A01YW-M
壁装 4 颗 ST4×25 或 86 盒 2 颗 M3×8。
DH-VTO7A21XXX / DH-VTO9A21XXX
明装或嵌入式安装。
四、跌倒雷达安装

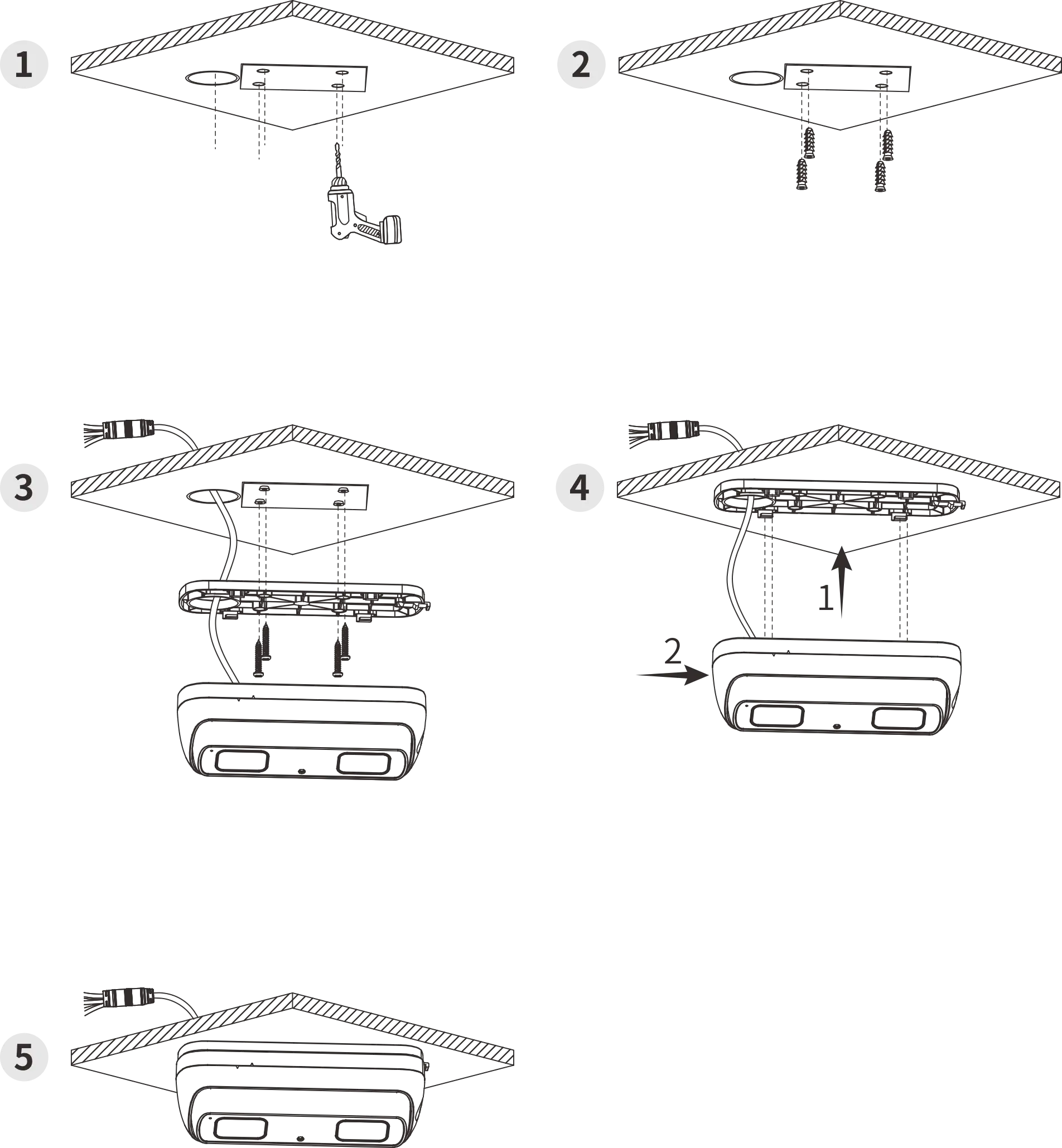

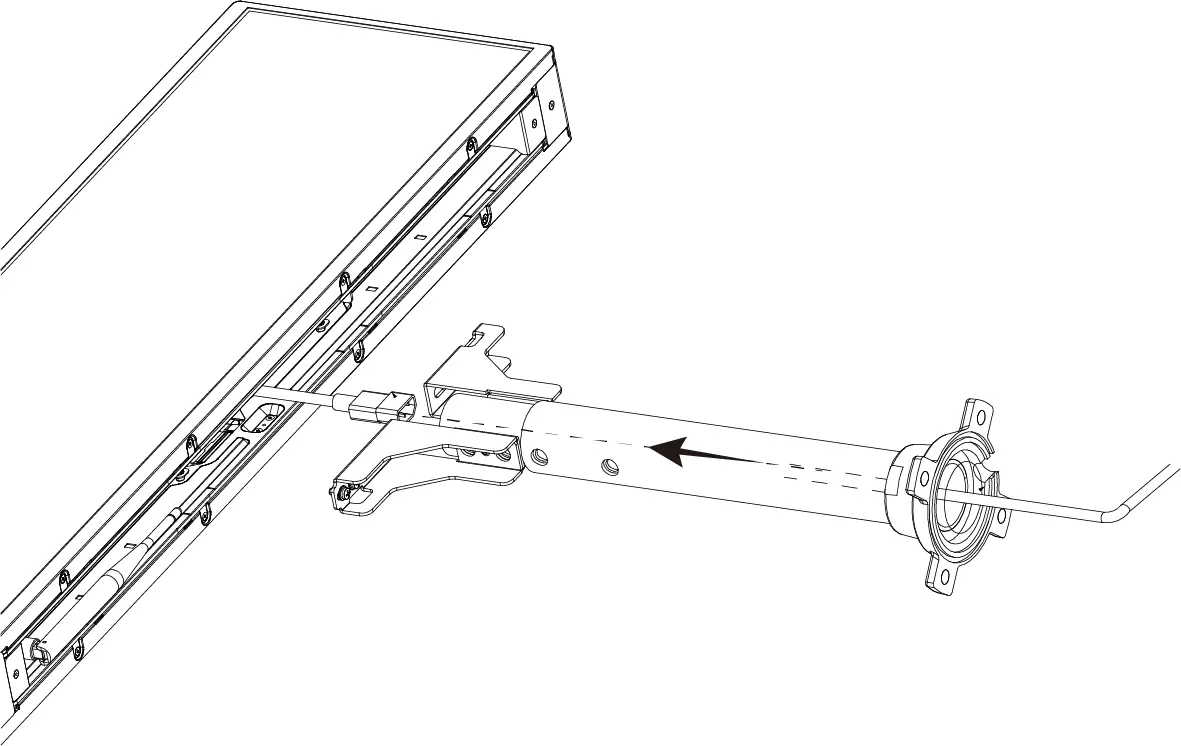

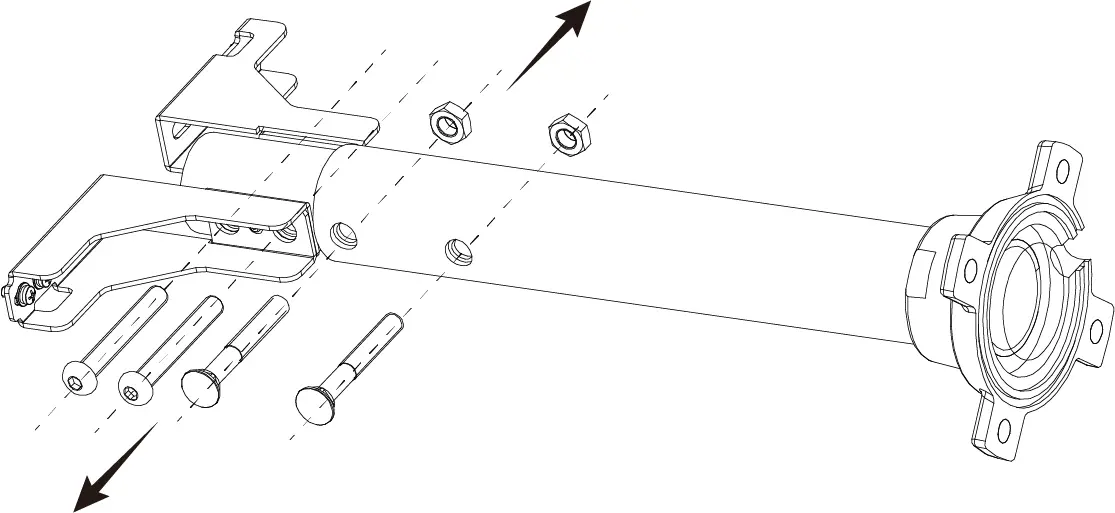

吸顶安装，PoE 供电，推荐高度 2.0m～2.5m，检测区域 0～5m。

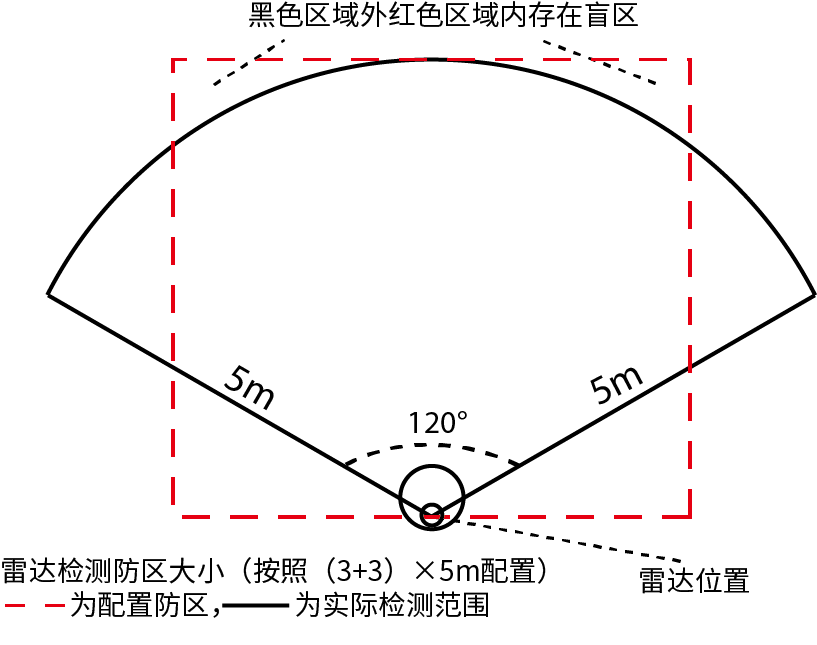

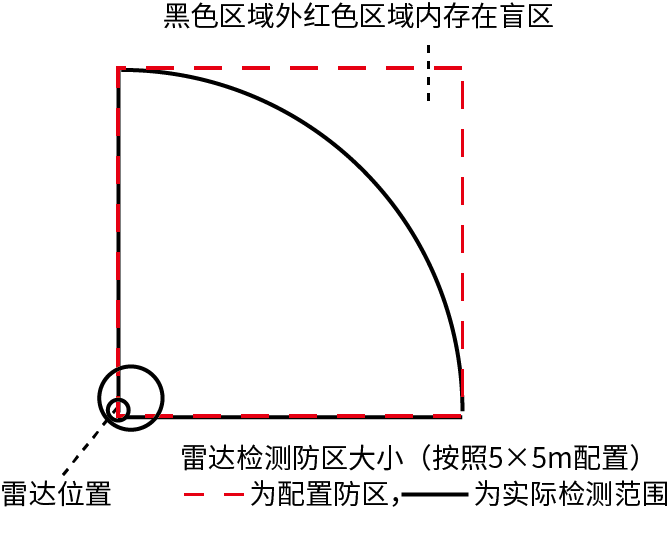

安装场景
出线方式

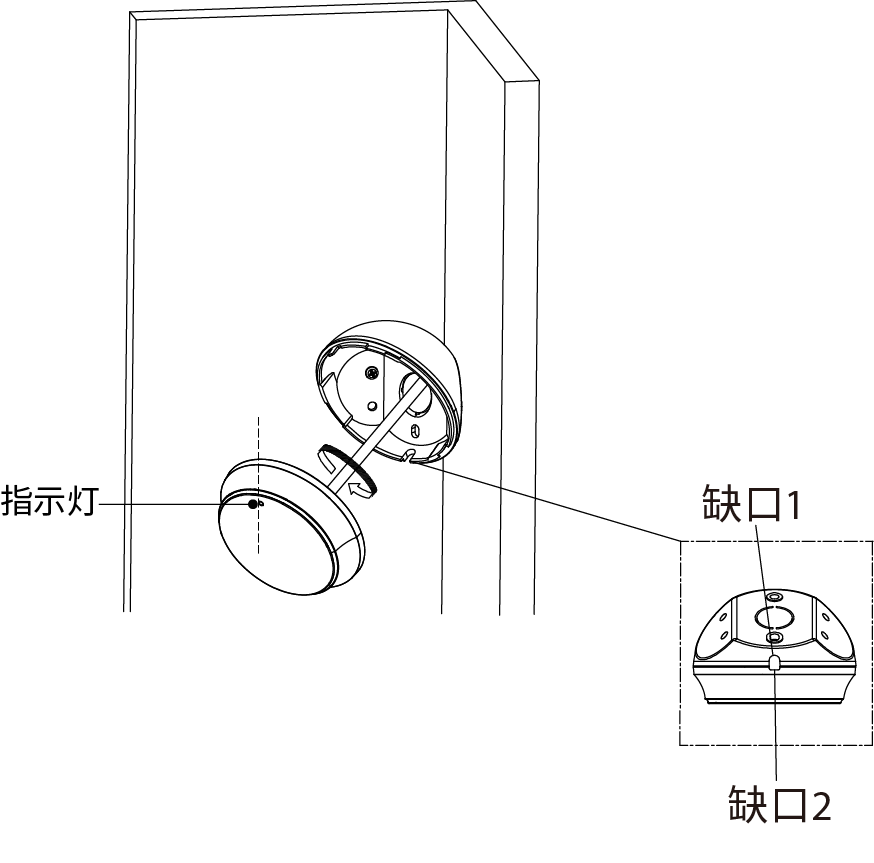

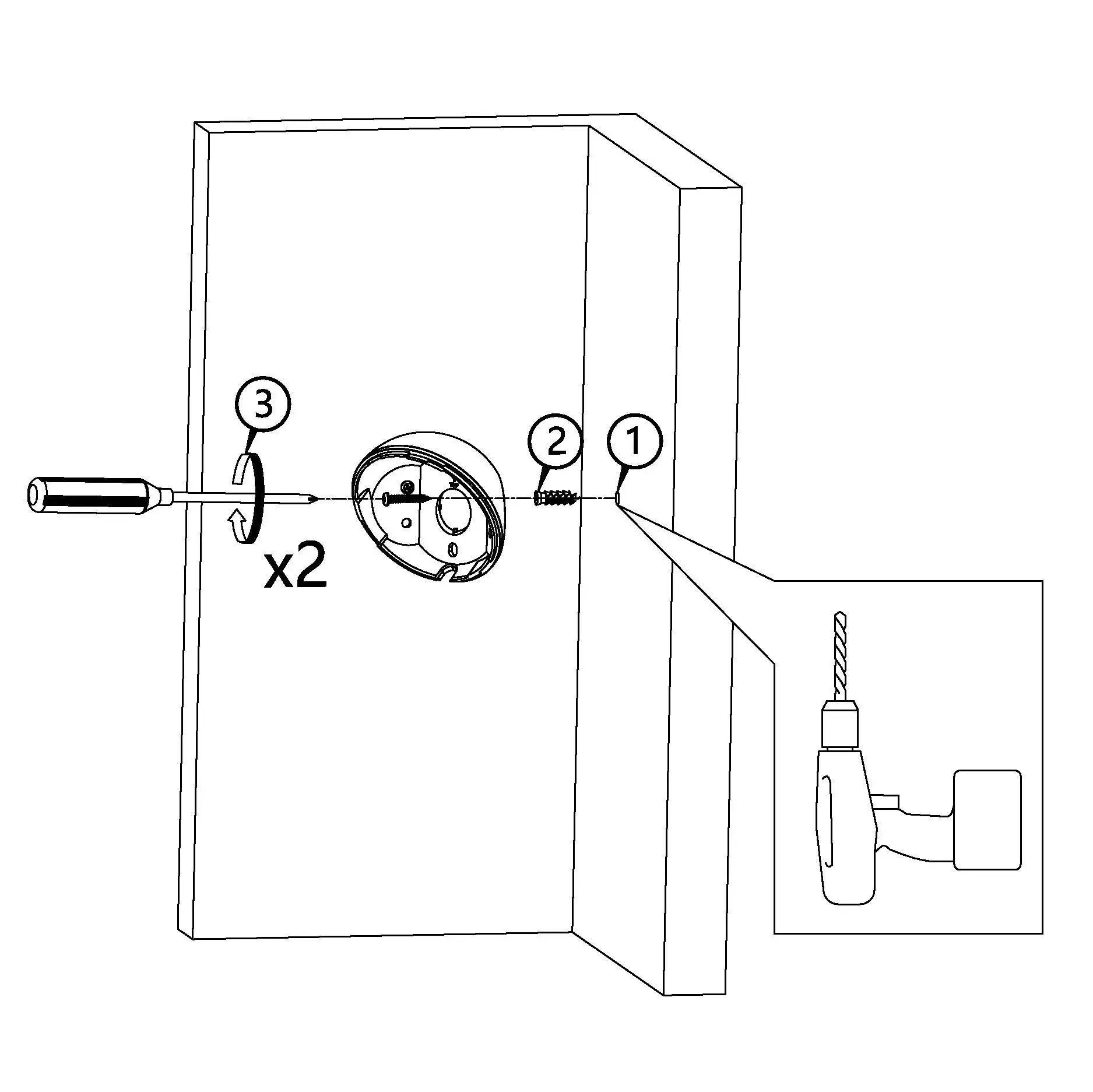

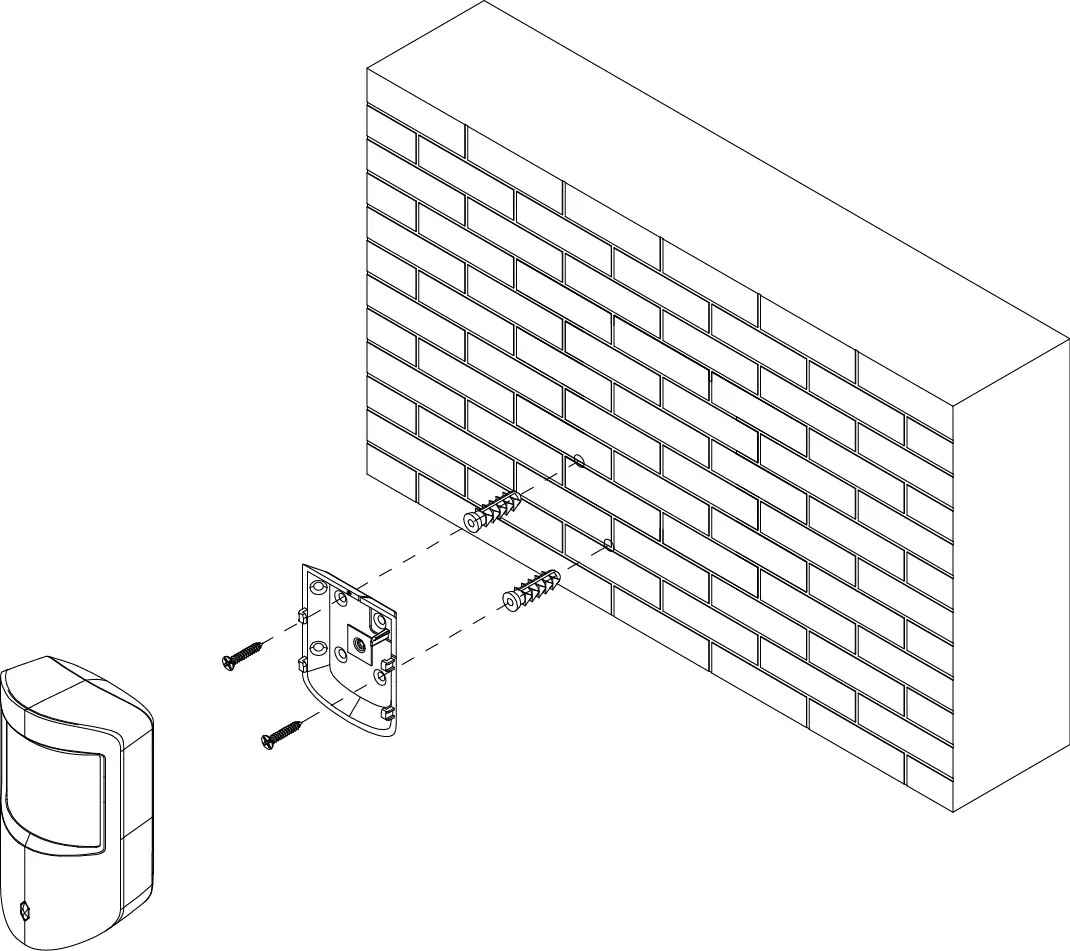

角装

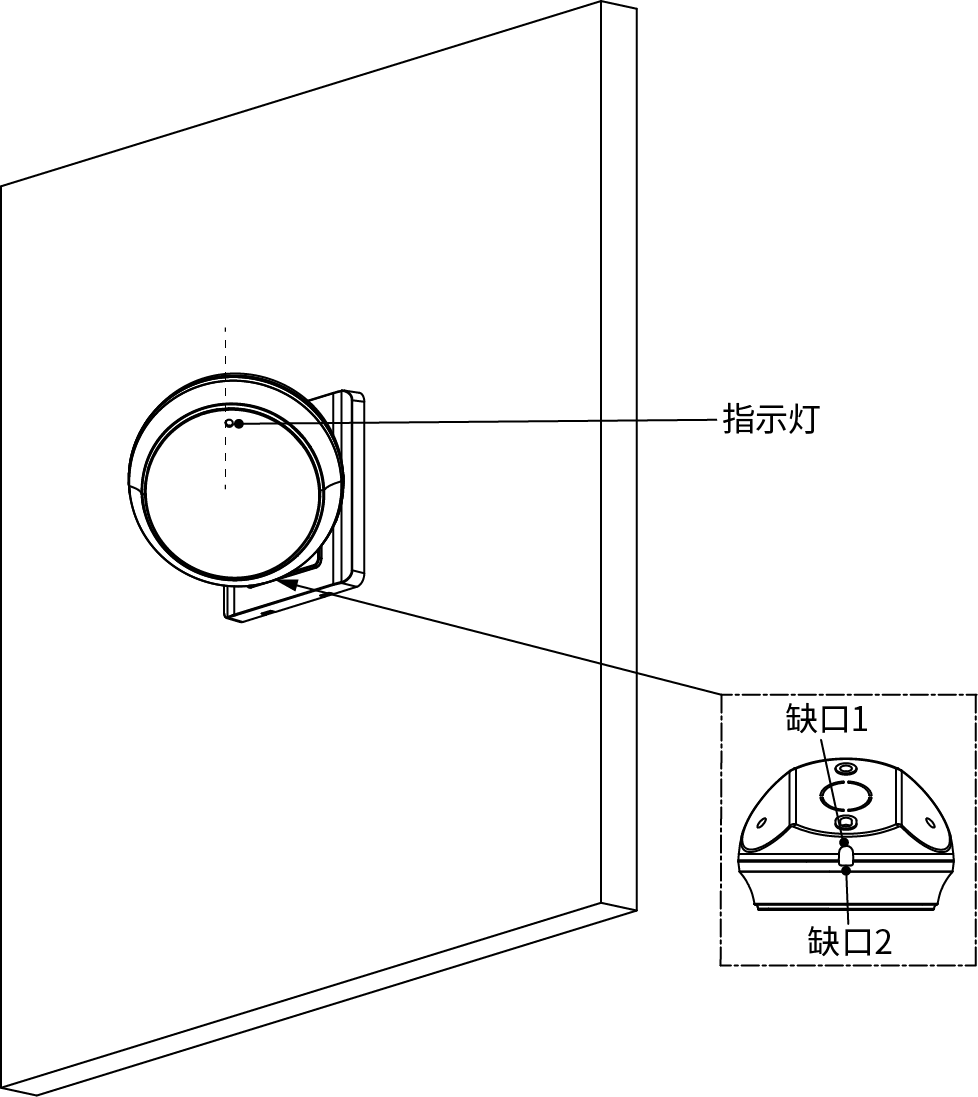

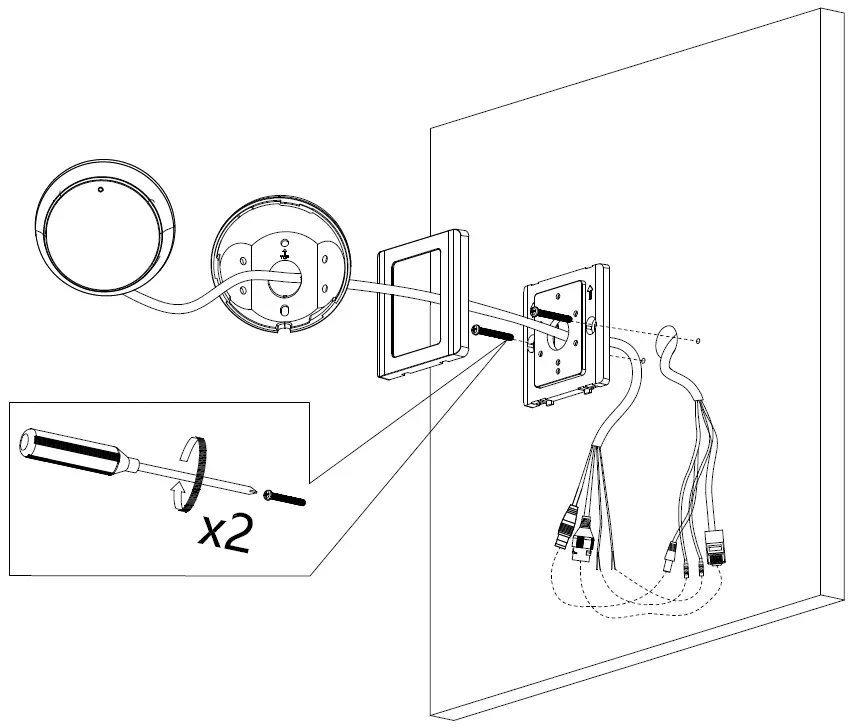

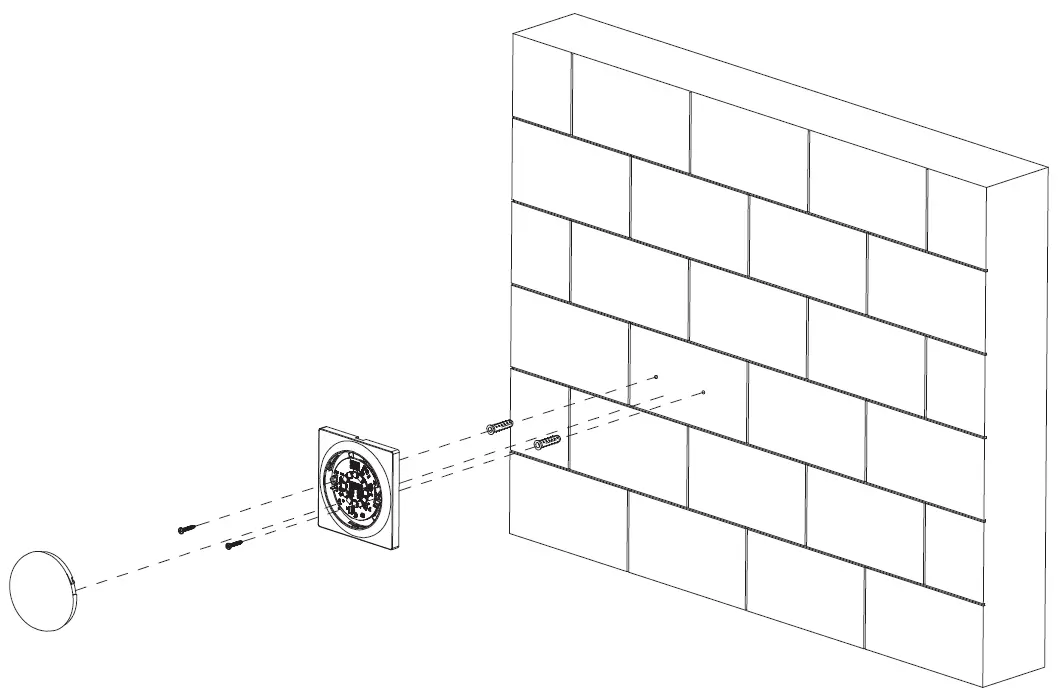

壁装
五、护士站设备
医护主机
桌面式，接网线 + 电源。

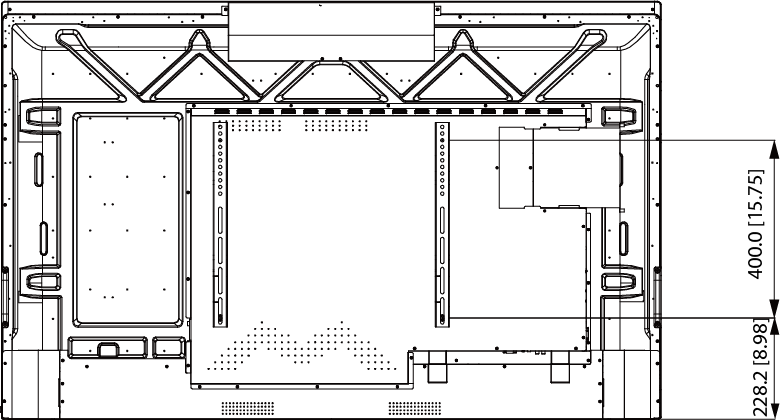

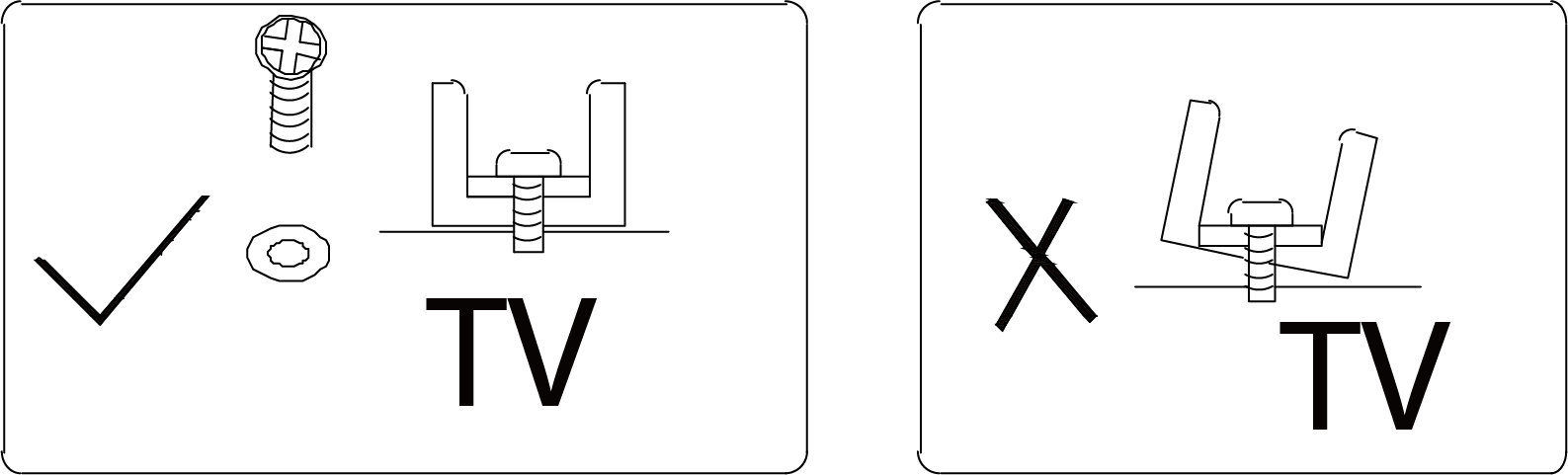

电子白板安装

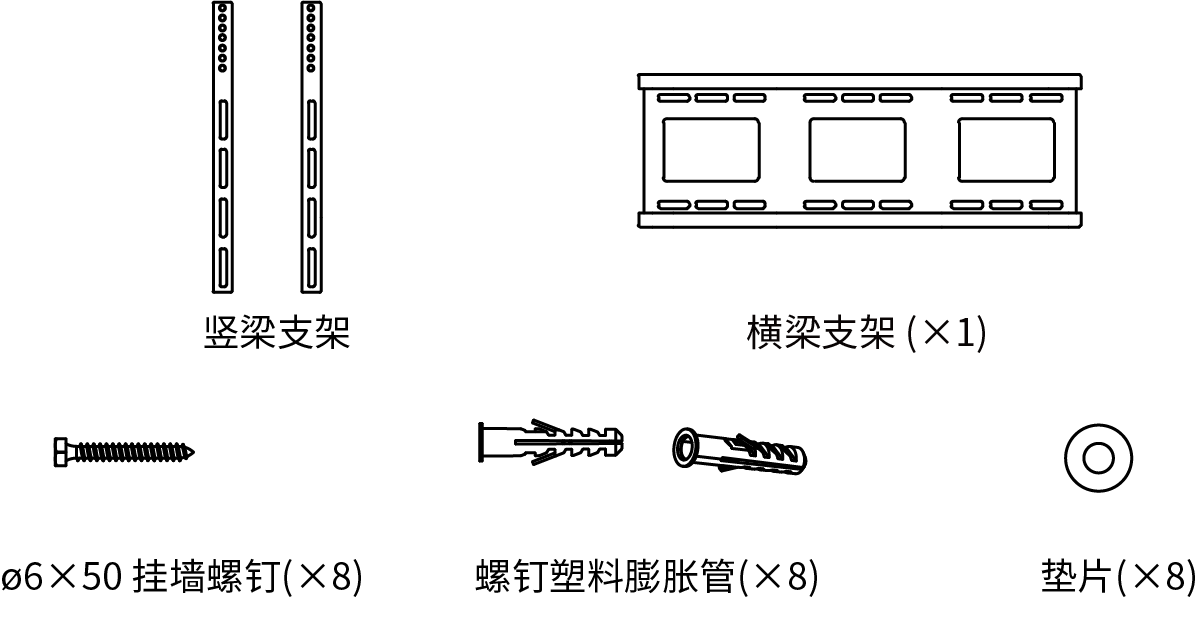

墙面需承重 4 倍白板重量，M8×10 膨胀螺栓固定挂架。

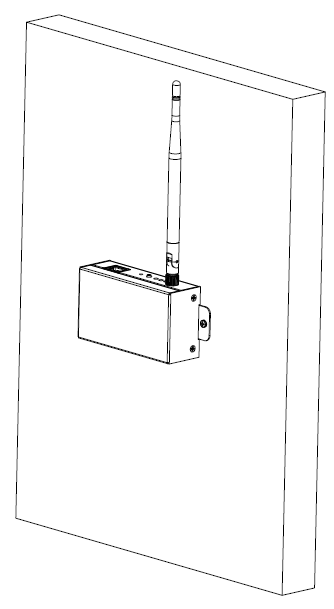

六、走廊设备安装

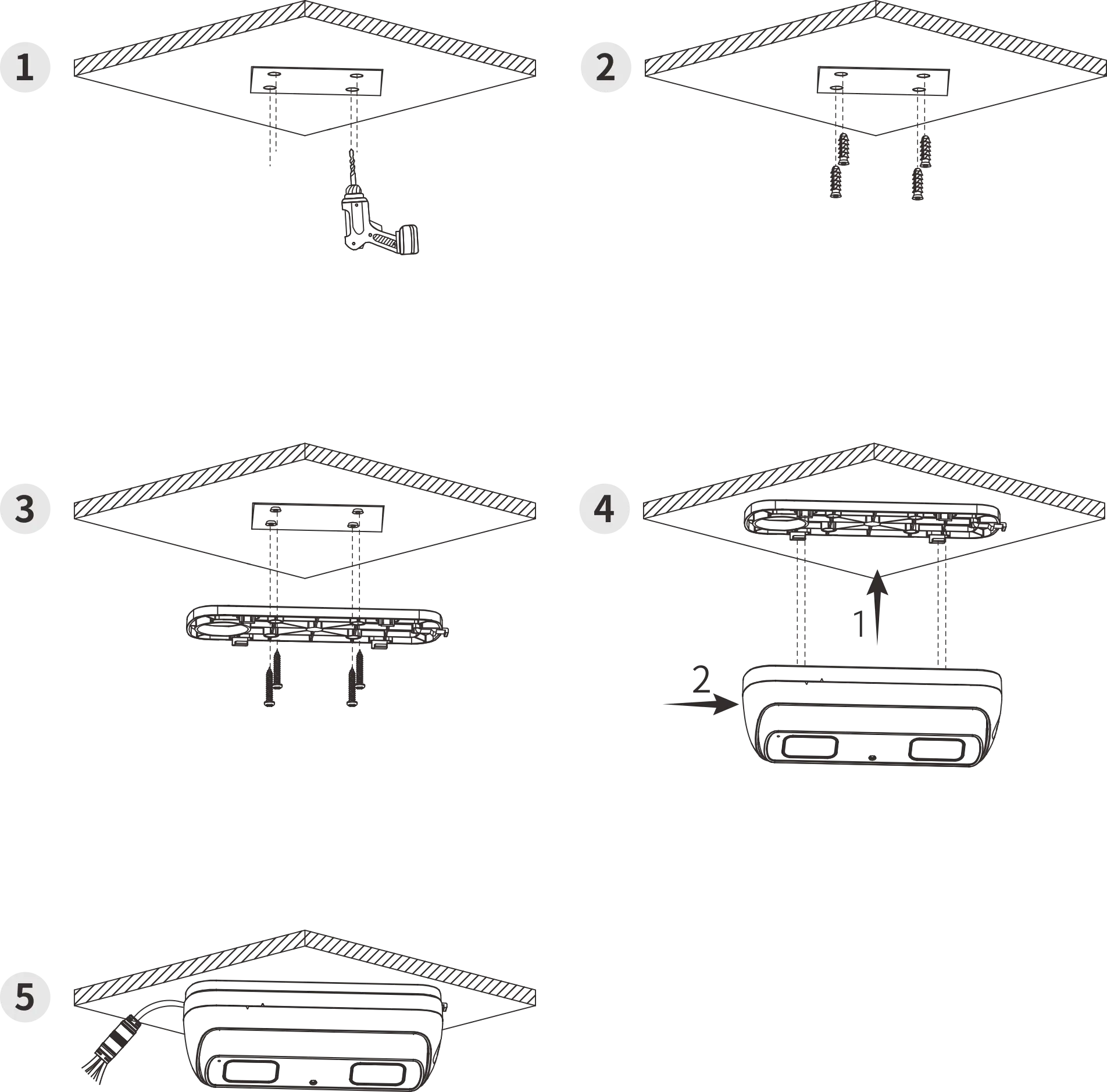

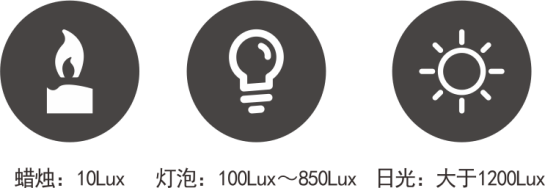

双目相机
吸顶安装，PoE 供电。

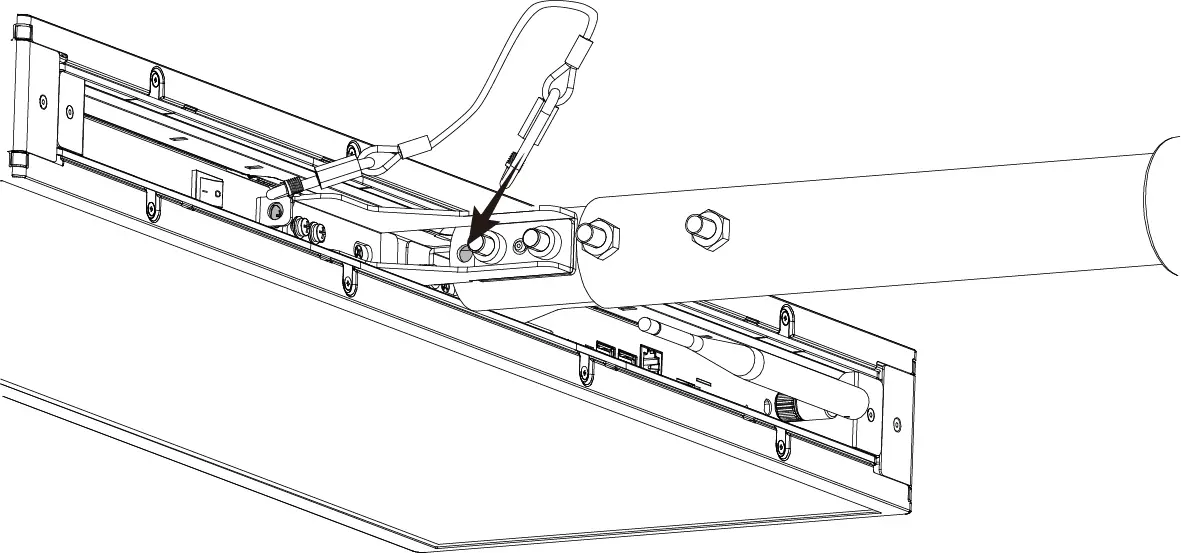

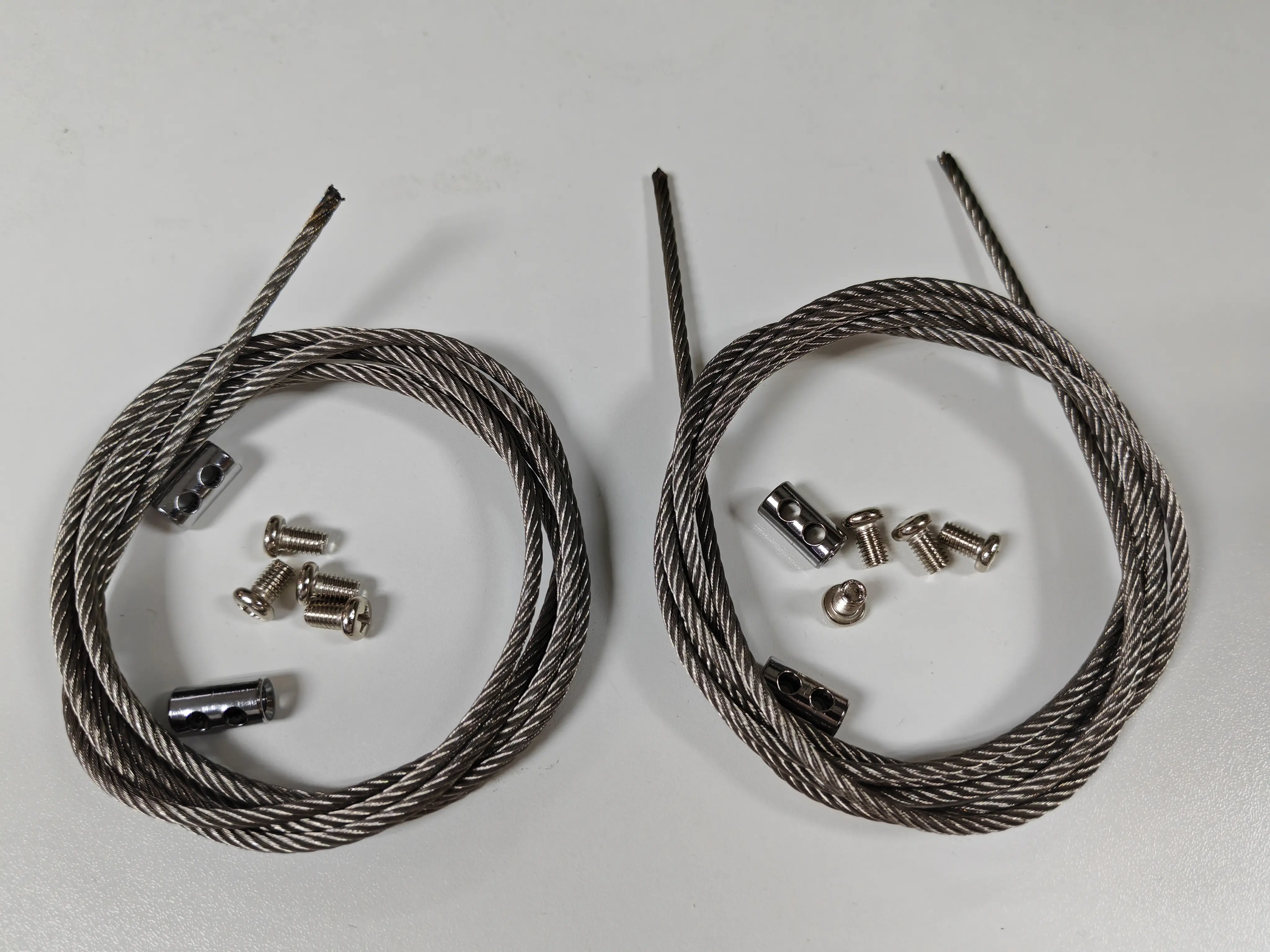

LCD 走廊屏
墙钻 4 个 φ11mm 孔，深 ≥66mm，M8×10 膨胀螺栓。

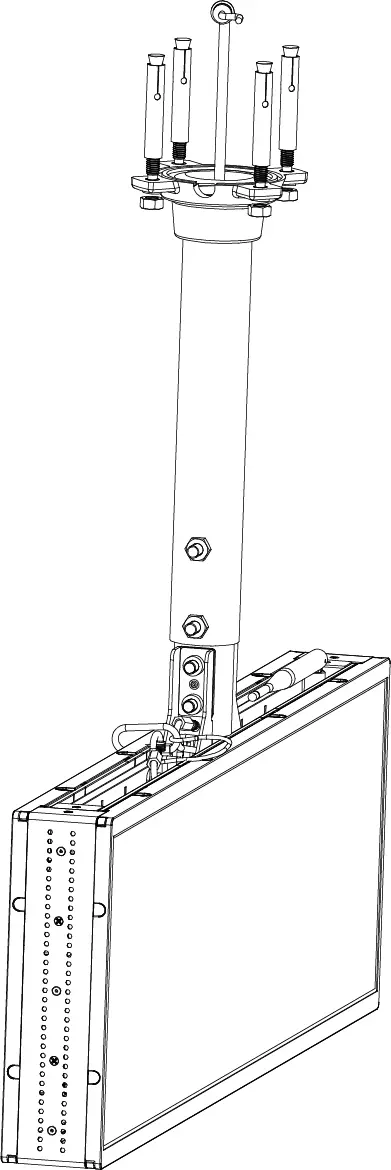

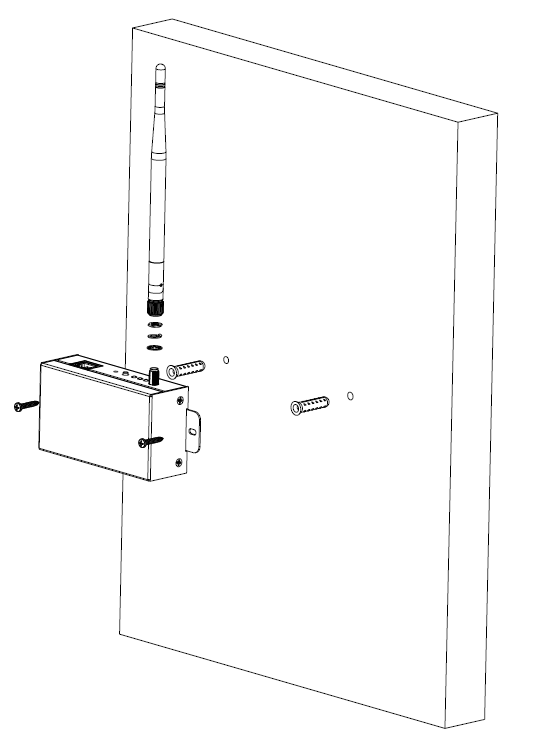

LED 走廊屏
四孔壁装，通过 LedshowTW 软件设置 IP。
病区门口机
嵌入式安装，接线同病房门口机。
