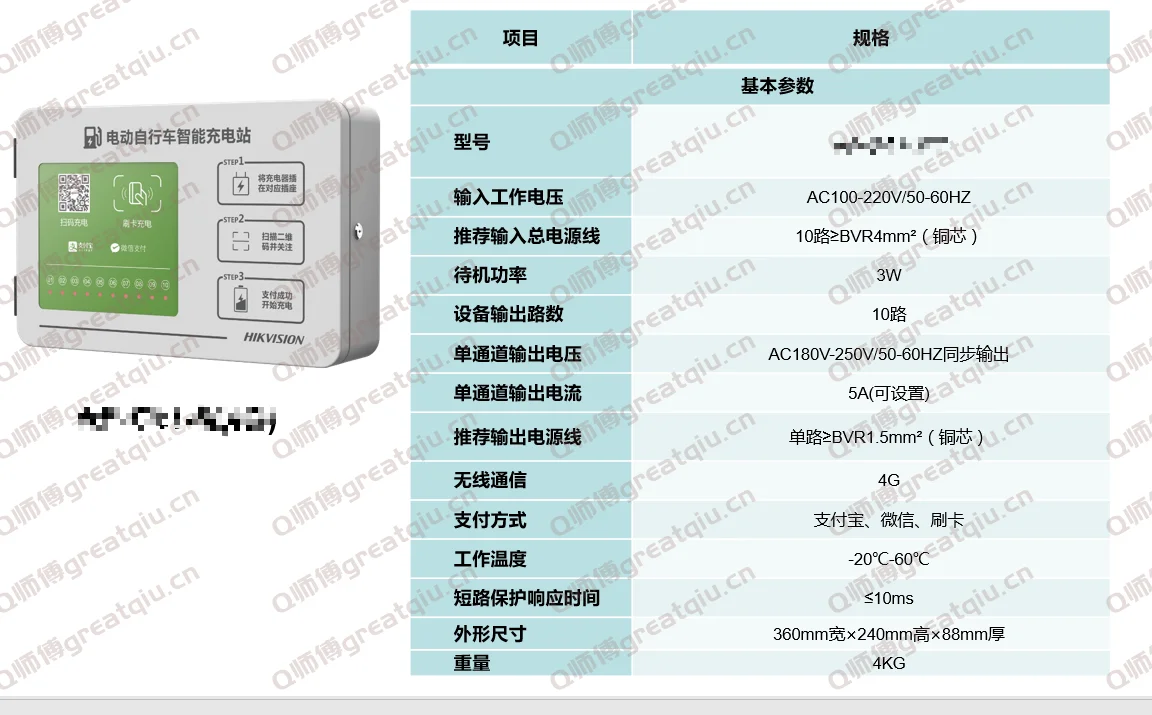

产品参数

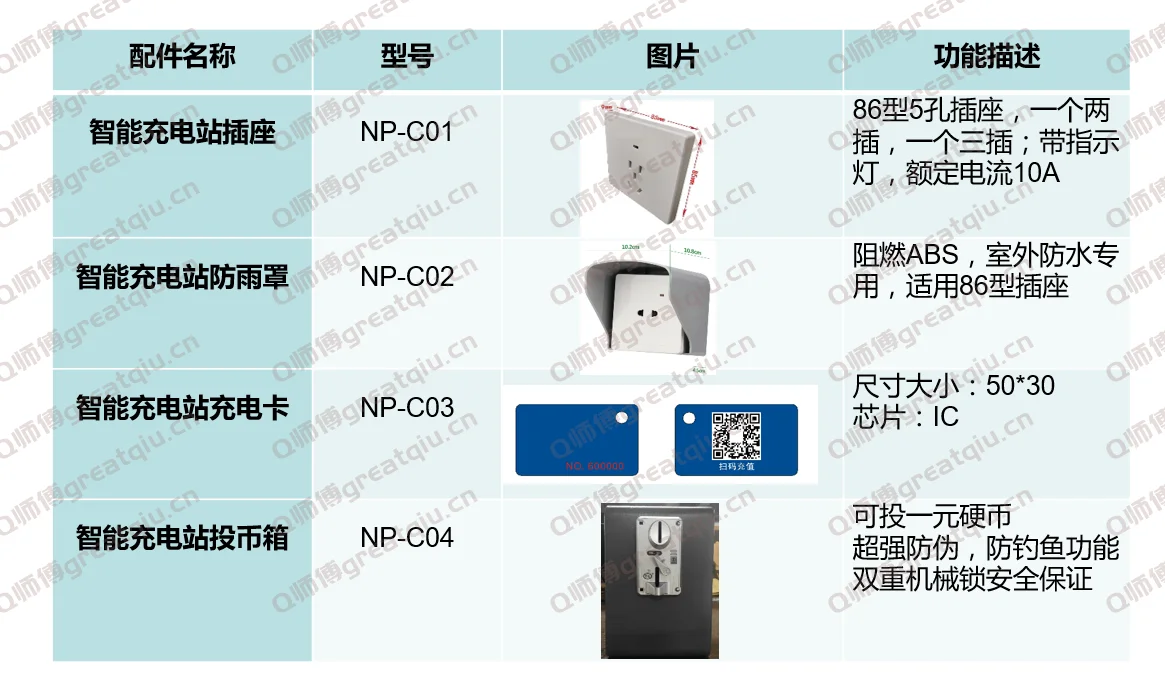

配件介绍

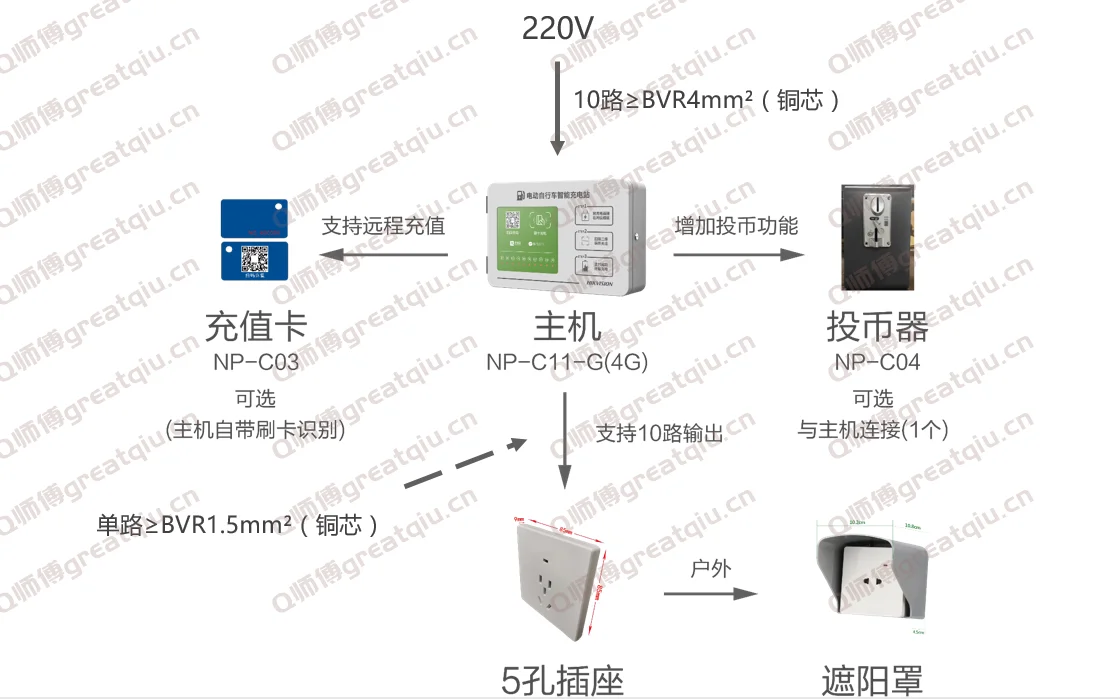

方案搭配

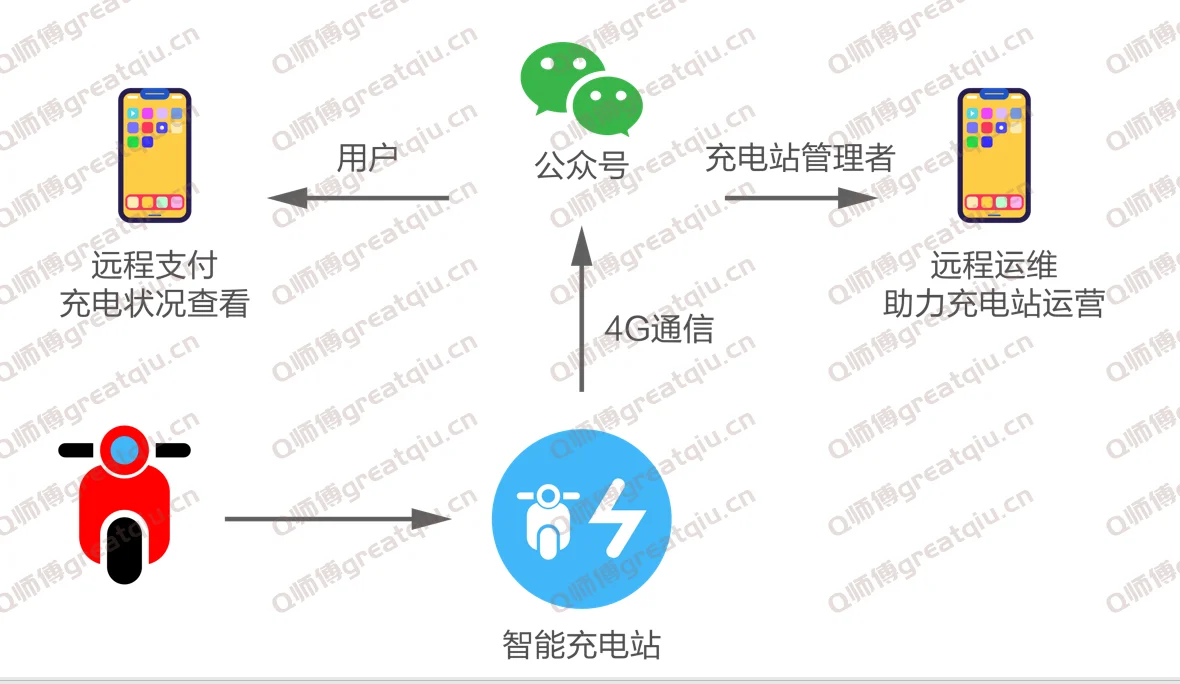

系统拓扑
充电桩插座安装说明
1、材料要求：

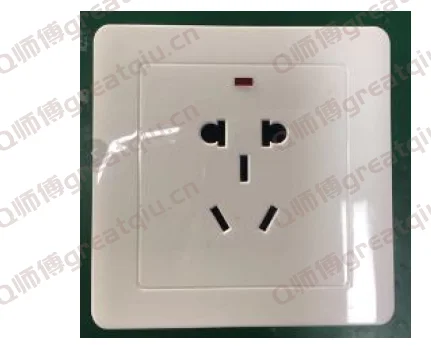

（1）五孔带指示灯插座
（2）其他材料：金属膨胀螺栓、
塑料膨胀管、镀锌螺丝、强攻螺丝等。
2、主要机具：
(1)红铅笔、卷尺、水平尺、绝缘手套、工具袋、高凳等。
(2)手锤、剥线钳、尖嘴钳、套管、电钻、电锤、钻头等。
3、作业条件：
(1)充电桩已经安装完毕，各种管路、盒子已经敷设完毕。盒子收口平整。
(2)线路的导线已穿完，并已做完绝缘摇测。
4、充电桩插座安装顺序

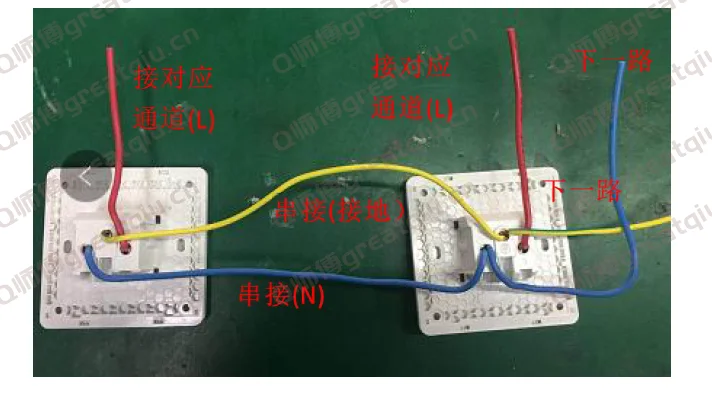

(1)请将充电桩导线引出线BV1.5 平方线缆火线（红色或绿色）用剥线钳剥出约10mm，接入到插座L 接线柱孔，并拧紧螺丝，要求线芯不得外露。
(2)请将充电桩导线引出线BV4.0 平方线缆零线（蓝色）用剥线钳剥出约10mm，接入到插座N 接线柱孔，并串接到下一个插座N 位置，并拧紧螺丝，要求线芯不得外露。
(3)请将充电桩导线引出线BV4.0 平方线缆接地线（黄绿双色）用剥线钳剥出约10mm，接入到插座N 接线柱孔，并串接到下一个插座接地端位置，并拧紧螺丝，要求线芯不得外露。
(4)将二维码通道贴按相应序号整齐贴好，（注意二维码必须在通道贴的透明窗体下方）
5、充电桩插座安装基本标准
(1)插座安装时，明装插座距地面应不低于0.6 米。
(2)各插座间距不得小于60cm，均匀分布
(3)插座和布线应保护横平竖直。
6、通电测试

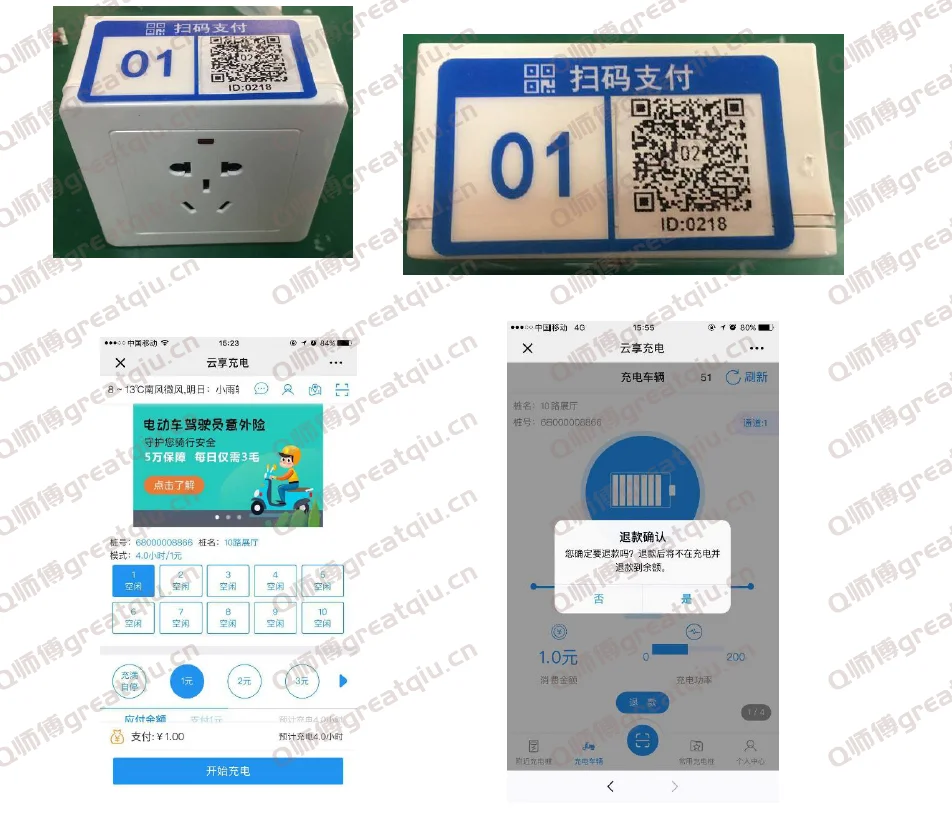

(1)设备通电联网成功后，用手机微信或支付宝扫一扫功能，扫描插座上的二维码，依次测试每个通道供电是否正常，线路安装是否准确。
(2)扫码成功后，5 分钟后将自动切断电源或在手机端选择退款，切断相应通道，款项会自动退还到帐户余额。
